钛及钛合金拥有强度高、、、密度小、、、耐高温、、、耐侵蚀等优异机能[1-2]，，被用于制作与海水或侵蚀性介 质接触的部件、、、喷气发起机零件和飞机起落架等，， 也可利用于汽车或其他运输设备，，以实现轻量化，， 从而降低能源亏损与 CO2 排放[3-4]。。。然而，，传统的钛材制备存在出产周期长、、、工艺流程复杂、、、能量亏损高 的弊端[5]，，其具体过程为：海绵钛首先需经过 2~3 次 铸锭熔炼，，再经热铸造、、、热变形和冷变形等过程加工 成板材、、、棒材、、、型材等钛制品。。。

熔炼是钛材加工过程中能耗最高的环节。。。工业纯 钛的熔炼通常选取真空熔炼法，，蕴含真空自耗电弧炉 熔炼法（VAR）、、、电子束冷床炉熔炼法（EBCHM）、、、 等离子体冷床炉熔炼法（PCHM）等。。。选取 EBCHM或 PCHM 能够将重熔次数减为 1 次，，但依然能耗较大，， 熔炼后需在结晶器中凝固成所需尺寸与状态的圆锭或 扁锭，，冷却后再机加工为所需尺寸的钛锭[6]。。。以上方 法出产周期长，，成本高，，CO₂ 排放量大。。。粉末冶金是 钛材制备的另一种常见步骤[7]。。。其中，，等静压烧结法 是以钛粉或氢化钛粉为原料，，将其与合金元素粉末机 械混合均匀，，而后对粉末混合体进行压坯，，最终在真 空或；；た掌疤嵯，，通过热机械固结方式实现钛的 合金化和致密化。。。相较于传统熔炼法，，该过程不经过 熔炼即可制备钛制品，，降低了能耗，，从而降低了成本，， 但依然存在其他不及，，如制粉过程难题、、、成本依然偏 高、、、必要；；た掌约俺霾芷诔さ萚8]。。。急剧烧结-挤 压法令以海绵钛颗粒为原料，，将海绵钛压抑成坯，，在 ；；た掌，，预先急剧升温获得烧结坯，，之后置于挤 压模具中进行挤压[9]。。。此步骤为经传统烧结法后再加 热挤压，，仍属于传统流程，，整体能耗大，，对烧结设备 要求高，，无法用于大尺寸钛材加工。。。金属粉末轧制法 通过轧机将金属粉末轧制成拥有肯定强度和密度的连 续带坯，，再经过烧结、、、冷轧等后续处置，，最终得到致 密的金属带材[10]。。。该步骤工艺流程短，，能耗相对较低，， 但由于粉末流动性强，，在喂入轧辊时难以形成不变、、、 均匀的料堆，，对设备要求高，，出产效能也较低。。。

有钻研批注[11]，，用不锈钢包覆铁屑轧制，，可将铁 屑加工成半制品或制品，，且不锈钢与铁屑间达到冶金 结合。。。据此提出以下钻研思路：在海绵钛预压坯上包 覆一层纯钛后直接轧制，，一方面能够有效约束被包覆 海绵钛预压坯的变形行为，，使得包覆层与被包覆的海 绵钛预压坯在轧制过程中协同变形；；另一方面，，由于 使用同种资料进行包覆，，包覆层在成形后会成为资料 的一部门。。。为此，，本钻研索求了以海绵钛为原料，，将 其用纯钛包覆后直接轧制制备板材的可行性，，该工艺 省去熔炼和铸造环节，，有望实现钛板材的低成本制备。。。

1、、、实 验

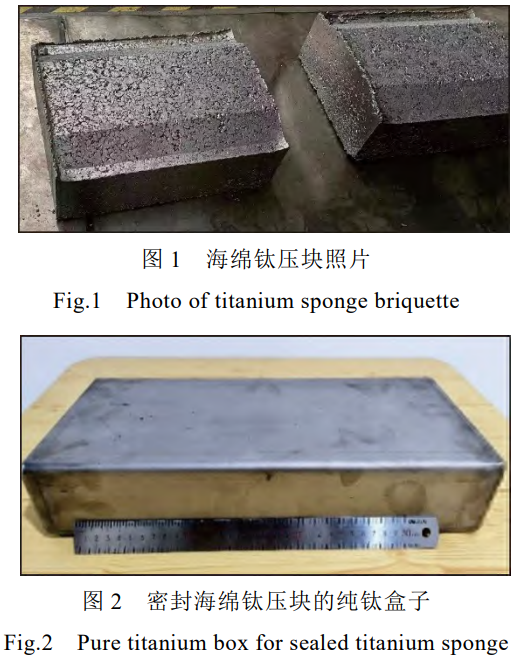

尝试资料为工业 0A 级海绵钛，，其化学成分（质量 分数，，%）为：Ti≥99.8，，Fe≤0.03，，Si≤0.01，，Cl≤0.06，，C≤0.01，，N≤0.01，，O≤0.05，，Mn≤0.01，，Mg≤0.01，，H≤0.003，，Ni≤0.01，，Cr≤0.01，，其他杂质总和≤0.02。。。 首先用压机将海绵钛压抑成如图 1 所示的压块，，再将 海绵钛块切割后装入图 2 所示的纯钛盒子，，经抽真空 处置（极限真空度＜10-2 Pa）后，，选取氩气；；ず附 技术进行封装。。。选取多职能热轧机进行板材轧制，，轧 制过程分为 3 个轧程，，第一轧程加热温度为 900 ℃，， 保温功夫为 100 min，，终轧温度为 740~760 ℃，，经 4道次轧制后板材厚度由 75 mm 减薄至 25 mm（记为Step 1）；；第二轧程加热温度为 860 ℃，，保温功夫为25 min，，终轧温度为 740~760 ℃，，经 2 道次轧制后板 材厚度由 25 mm 减薄至 10 mm（记为 Step 2）；；第三 轧程加热温度为 880 ℃，，保温功夫为 50 min，，终轧温 度为 740~760 ℃，，经 4 道次轧制后厚度由 25 mm 减薄 至 4 mm（记为 Step 3）。。。

在分歧厚度的热轧板上沿横向（TD）切取 2 个拉 伸试样，，并别离在边部、、、中心部位切取金相试样，，取 样地位如图 3 所示。。。金相试样用水砂纸从 200 目到2000 目逐级打磨，，经机械抛光后，，用硝酸+氢氟酸+水组成的混酸（体积比为 2∶1∶50）侵蚀。。。选取激光 共聚焦显微镜进行显微组织观察及包套厚度丈量，，用ImageJ 软件丈量孔洞面积以表征分歧压下量轧板分歧 地位的孔隙面积。。。凭据 GB/T 3850—2015《致密烧结 金属资料与硬质合金密度测定步骤》测试分歧压下量 轧板的致密度。。。对分歧压下量轧板进行维氏硬度测试，， 每个样品测 10 个点，，取均匀值作为最终硬度值。。。选取CMT5105 型微机节制电子全能试验机进行室温拉伸 试验，，拉伸速度为 1.05 mm/min。。。选取 ZEISS 热场发 射扫描电镜观察拉伸断口描摹。。。

2、、、了局与会商

2.1 宏观照片

包套海绵钛样品选取全纵轧，，轧制过程中未选取 立轧对宽度方向进行压缩。。。图 4 为经第一道次轧制后25 mm 厚轧板的照片。。。从图 4 能够看出，，由于包套弯 折区域存在显著的应力集中及焊接残存应力，，轧后包 套的部门出现边裂，，导致板材边部未密实区域产生吸 氧景象。。。

2.2 压下量对硬度的影响

丈量分歧厚度轧板的维氏硬度，，了局如图 5 所示。。。 从图 5 能够看出，，随着板材厚度减小，，硬度增长，，且 轧板边部地位增长幅度最大，，4 mm 厚轧板与 25 mm厚轧板相比硬度差值为 29.36 HV，，1/2 地位（板宽中 部）硬度增长幅度最小，，差值仅为 5.61 HV。。。

2.3 压下量对致密度的影响

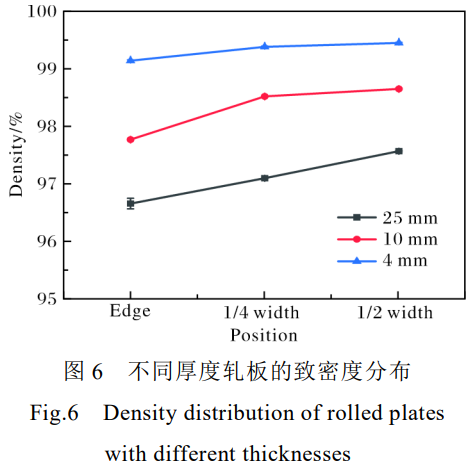

图 6 为分歧厚度轧板的致密度测试了局。。。由图 6可知，，随着压下量的增长，，轧板厚度减小，，致密度逐 渐增长，，且统一轧板分歧地位的致密度从边部到中部逐 渐增大。。。当轧板厚度为 4 mm 时，，致密度可达 99 %，，且 分歧地位的致密度相差不大，，仅为 0.3%，，注明 4 mm厚轧板的致密度比力均匀。。。

2.4 压下量对孔隙面积的影响

分歧厚度轧板的孔隙面积散布如图 7 所示。。。从图7 可知，，25 mm 厚轧板边部孔隙面积较大，，约为 72 μm2，， 而 1/4、、、1/2 地位孔隙面积大幅减小，，在 10 μm2以内，， 注明此阶段边部孔隙因变形约束弱未充分压缩，，内部 孔隙受应力作用压缩显著；；10 mm 厚轧板边部孔隙面 积降至约 10 μm2，，1/4、、、1/2 地位处进一步减小且更接 近，，批注随着轧制的进行，，压缩作用加强，，边部孔隙 也得到肯定水平的压缩；；4 mm 厚轧板分歧地位的孔 隙面积均在 5 μm2以内且差距极小，，批注大变形量轧 制后，，孔隙被充分压缩，，板材各部位变形均匀性大幅 提升，，致密化水平高。。。

2.4 压下量对包套厚度的影响

丈量分歧厚度轧板的包套厚度，，了局如图 8 所示。。。 轧制之前包套的厚度为 3 mm，，经轧制后，，25 mm 厚 轧板的包套厚度约为 1.6 mm，，此时轧板压下量为66.7%，，而包套变形量仅为 46.7%。。。这是由于海绵钛压 块存在大量孔隙，，在轧制过程中，，压块变形量大于包套，， 导致包套变形量与轧板变形量不一致。。。当轧板厚度为4 mm 时，，部门区域已经观察不到包套与海绵钛压块之 间显著的界面，，注明包套与压块已起头融合。。。

2.5 压下量对拉伸机能的影响

图 9 为分歧厚度轧板的力学机能。。。从图 9 能够看 出，，随着板材压下量的增长，，屈服强度和抗拉强度均升 高，，断后伸长率先升高后降落。。。4 mm 厚轧板的屈服强度和抗拉强度最大，，别离为 304、、、338 MPa，，10 mm 厚 轧板的断后伸长率最高，，为 32%。。。

凭据 GB/T 3621—2022《钛及钛合金板材》，，TA0板材横向的室温屈服强度 Rp0.2≥170 MPa，，抗拉强度 Rm为 280~420 MPa，，厚度为 2.0~10.0 mm 时断后伸长率A≥30%，，厚度为 10.0~30.0 mm 时断后伸长率 A≥25%。。。 由此可见，，分歧厚度轧制钛板的强度均切合国度尺度要 求，，而除 4 mm 厚轧板以外，，其他轧板的断后伸长率均 达标。。。

4 mm 厚轧板的断后伸长率未达到国标要求，，这可 能与轧板残留的加工硬化所导致的残存应力有关。。。为 改善其塑性，，进行补充尝试：从 4 mm 厚轧板上切取 拉伸试样，，经 590 ℃/30 min/AC 退火处置后，，再进行 拉伸机能测试。。。了局显示，，试样屈服强度为 258 MPa，， 抗拉强度为 309 MPa，，断后伸长率达到 30%，，均切合GB/T 3621—2022 中对 TA0 板材机能的要求，，批注退 火处置可有效提升 4 mm 厚轧板的塑性，，使其达到国 标要求。。。

拉伸断裂后的试样如图 10 所示。。。从图 10 能够看 出，，拉伸试样大多出现非均匀颈缩，，即样品直径/板宽 不均匀减小。。。这是由于海绵钛成分不均匀（O、、、N 含 量有差距）会导致资料加工硬化率分歧，，在拉伸过程 中内部应变散布不均匀，，加工硬化率高的区域会接受 更高的应力，，产生小应变，，而加工硬化率低的区域容 易应变，，从而引发颈缩。。。颈缩区域的应力集中可能诱 发金属微结构的变动（如位错滑移以及晶格畸变产生 孪生带等），，产生部门强化的成效，，当颈缩区域产生的 部门强化大于因截面积减小所引起的承载能力降落时，，颈缩区域的截面积不再减小，，拉伸试样的进一步变 形只能由未产生颈缩的区域均匀承担，，直至产生下一次 颈缩，，最后拉伸试样在最幽微的颈缩区域产生断裂[12]。。。

2.6 压下量对微观组织的影响

分歧厚度轧板的金相照片如图 11 所示。。。由图11a~11c 可知，，25 mm 厚轧板边部存在着显著的裂纹 和浮泛，，板宽中部裂纹及浮泛区域面积显著减小，，密 实度相对边部增长，，注明整个过程中存在未压实区域，， 裂纹及浮泛等缺点未完病愈合；；由图 11d~11f 可知，， 相较于 25 mm 厚轧板，，10 mm 厚轧板边部未愈合区域 面积降落，，板宽中部仍有小领域的裂纹区，，晶粒尺寸 变。。；；由图 11g~11i 可知，，4 mm 厚轧板根基没有裂纹 和浮泛，，晶粒沿着轧向被显著拉长。。。随着累计压下量 的增长，，晶粒尺寸减小，，且轧板内部缺点逐步削减。。。

2.7 压下量对断口描摹的影响

图 12 为分歧厚度轧板拉伸试样的断口描摹。。。由图12a、、、12d 可知，，25 mm 厚轧板拉伸试样断口呈蜂窝状，， 为典型的微孔荟萃型韧性断裂，，部门有垂直于断口的 细小扯破区。。。断口上大量大而浅的韧窝是在外力作用 下，，位错活动产生弹性形变能，，当弹性形变能足以克 服纯钛内杂质元素与基体间的界面结合力而形成新表 面时，，便形成了显微浮泛。。。当显微浮泛形成后，，位错受 到的倾轧力大大降低，，在外力作用下大量位错向新形成 的显微浮泛活动，，使显微浮泛长大，，同时导致浮泛壁收 缩变薄，，直至浮泛间彼此相连而断裂，，形成韧窝[13]。。。 而对于缺点处，，由于吸收了部门位错，，导致显微浮泛成 长相对不及，，所以缺点处的韧窝相对小而浅。。。由图 12b、、、12e 可知，，10 mm 厚轧板拉伸试样断口同样存在大量韧 窝，，韧窝的深度和巨细较 25 mm 厚轧板有显著提高，，且 无部门细小扯破区。。。因而，，10 mm 厚轧板阐发出更优 的延展性。。。由图 12c、、、12f 可知，，4 mm 厚轧板拉伸试样 断口存在深浅不一、、、散布不均的韧窝，，且有少量河道 状扯破棱及解理台阶，，断裂方式为准解理断裂与韧性 断裂的混合断裂[5]。。。由于 4 mm 厚轧板断口存在少量的 长条状扯破棱即准解理断裂特点，，其塑性较差（断后伸 长率仅为 20.5%），，可能与轧板残留的加工硬化有关。。。

综上所述，，通过将海绵钛直接热轧能够实现钛板 的短流程制备。。。但若何提高海绵钛直接轧制板材的成 材率以及实现工业化批量出产，，还存在很多问题亟需 进一步索求钻研。。。

3、、、结 论

(1) 用海绵钛直接轧制板材时，，随着压下量的增长，，轧制板材的硬度、、、屈服强度、、、抗拉强度上升，，边部硬度增幅最大，，断后伸长率先升后降。。。

(2) 随着压下量的增长，，轧板致密度增大，，4 mm 厚轧板致密度达到 99%且相对均匀；；孔隙面积减小，，4 mm厚轧板分歧地位孔洞面积根基一样；；包套厚度减小，，4 mm 厚轧板部门区域包套与压块界面起头融合；；晶粒尺寸变小，，内部缺点逐步削减。。。

(3) 海绵钛直接轧制板材工艺可行，，能短流程制备钛板。。。其中，，25 mm 和 10 mm 厚轧板强度和断后伸长率均切合 GB/T 3621—2022 要求，，4 mm 厚轧板断后伸长率略低。。。经退火处置后，，4 mm 厚轧板机能亦可达标。。。
