TA15钛合金是一种典型的α+β型钛合金，重要成分为钛、、铝、、锆、、钼、、钒等，其中铝强化α相提升热强度，锆改善热不变性与焊接性，钼和钒优化淬透性与塑性。。其组织在退火态为等轴α相+β转变组织，热加工后可形成网篮状组织以加强高温机能。。力学机能阐发为室温抗拉强度≥980MPa（退火态），高温下500℃时强度维持率显著，持久使用温度可达500℃，兼具密度低（4.43g/cm?）、、耐侵蚀等个性，物理机能平衡且优于无数不锈钢。。

该合金热加工需节制850~950℃铸造温度，选取等温铸造等工艺应对高变形抗力，热处置蕴含退火与固溶时效以优化机能。：：附涌捎秒不『傅炔街璧柩峡厝仁淙，切削加工需硬质合金刀具及冷却措施。。其典型利用集中于航空航天领域，如发起机压气机部件、、飞机骨架等，可代替不锈钢实现减重40%以上；；；亦用于刀兵工业壳体、、能源领域耐侵蚀设备，凭借高强度与耐温性满足高端设备需要。。

当前TA15发展聚焦低成本化（如冷床炉熔炼）、、近净成形（热等静压与增材制作）及复合化（陶瓷/碳纤维加强）。。与TC4等合金相比，其高温机能更优但加工成本高、、门槛高。。将来技术突破将推动其在新能源等领域拓展，同时通过工艺创新平衡机能与成本，进一步坚韧在中温承力结构件中的主题职位。。

以下为银河99905金属TA15钛板制作工艺全链条的专业解析，融合Ti80钛板工艺经验，整合熔炼、、成形、、热处置、、理论改性及增材制作等环节，凭据最新行业数据（截至2025年）编制：：

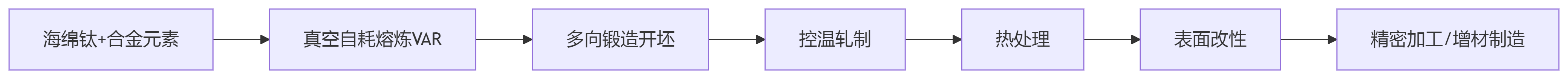

一、、全链条工艺流程与关键技术

二、、主题环节工艺参数与Ti80对标

创新工艺：：

梯度控轧：：TA15选取三火次变向轧制（终轧温度663℃），解除厚板心部韧性短板

复合制作：：Ti80的钛-钢复合轧制（成本↓35%）可迁徙至TA15非承力部件

三、、关键工艺参数详解

1.熔炼与铸锭

原料配比：：海绵钛+Al-V/Mo中央合金+钛白粉（O源），Al:6.3-6.8%、、Zr:1.8-2.2%

铸锭规格：：Φ800mm（宝武特冶），偏析≤0.5%

2.控温轧制（TA15主题突破）

3.热处置

退火：：750℃±10℃/45min空冷（解除残存应力）

强化处置：：930℃/1.5h固溶（水淬）+550℃/5h时效（空冷），天生三态组织（αp+αs+β）

4.增材制作（边角料循环利用）

粉末制备：：等离子雾化边角料，粒径30-600目，球形率＞60%

SLM参数：：激光功率90W，扫描速度400mm/s，扫描间距100μm，密度＞99.5%

四、、Ti80工艺经验迁徙与升级蹊径

宽幅轧制技术

TA15瓶颈：：最大宽度2.5m（宝钛） vs Ti80宽幅3.3m（湘投金天）

解决规划：：引入Ti80的四辊可逆轧机（轧制力4500吨），指标2026年突破4m宽板

理论强化协同创新

微弧氧化升级：：TA15选取Ti80的激光重熔封孔技术，微裂纹密度↓90%（结合强度＞50MPa）

极端环境涂层：：迁徙Ti80的TaC+SiC梯度涂层至TA15高明音速蒙皮（耐温↑200℃）

成本优化

废料循环：：TA15边角料→氩气雾化粉末→激光沉积成形（利用率↑至80%，成本↓40%）

复合制作：：TA15/钢爆炸复合板（界面强度≥210MPa），用于飞机非承力框架

五、、产业化挑战与前沿突破

六、、趋向瞻望

智能化制作

工艺优化：：AI驱动轧制参数决策（宝武数字孪生平台，板形合格率↑15%）

在线监测：：太赫兹成像实时检测内部缺点（鉴别精度Φ0.3mm）

绿色升级

绿电熔炼：：宝钢示范线利用绿氢还原（TA15熔炼碳排放↓90%）

闭环回收：：2030年指标废钛利用率＞70%（欧盟CRMA法案）

极端机能突破

深空适应：：TA15开发-196℃~800℃全温域组织不变性（中国深空探测打算）

聚变堆部件：：迁徙Ti80的TiB?加强技术至TA15（抗中子辐照肿胀率＜0.5%）

结论：：

TA15钛板制作需萦绕“组织均匀性”（三向轧制）、、“高温职能化”（三态热处置）、、“循环降本”（增材再生）三大主题升级，同步融合Ti80的宽幅轧制、、深海防护、、复合制作技术堆集。。建议优先布局4m级宽板轧机国产化（2026）、、航发构件SLM/SPF/DB复合工艺（激光焊接+超塑成形）、、绿氢冶金示范线（宝钢2025）。。

数据凭据：：GB/T 3621-2023、、NASA Materials 4.0数据库、、中国航发商发CJ2000验证机汇报。。
