1、、
、引言

钛合金同其他金属资料相比，，拥有强度高、、
、中温机能好，，抗侵蚀机能好等利益，，在航空、、
、航天、、
、化工和船舶等工业部门得到越来越宽泛的利用。。！！Al5钛合金名义成分为Ti-6.5Al-2Zr-1Mo一1V，，其重要强化机制是α不变元素A1的固溶强化，，参与中性元素Zr和β不变元素Mo和V能够改善工艺性。。！！８煤辖鸬腁l当量为6.58%，，Mo当量为2.46％，，属于高Al当量的近α型钛合金，，所以它既拥有α型钛合金优良的热强性和可焊性，，又拥有靠近于α+β型钛合金的工艺塑性。。！！１疚脑讦+β两相区成形了TA15钛合金环形锻件，，并对其组织、、
、机能进行了分析。。！！

2、、
、试验资料及步骤

2.1试验用资料

试验用资料为经3次真空自耗熔炼的TAl5钛棒，，规格为Φ140mm，，状态为退火态，，原资料化学成分见表1。。！！

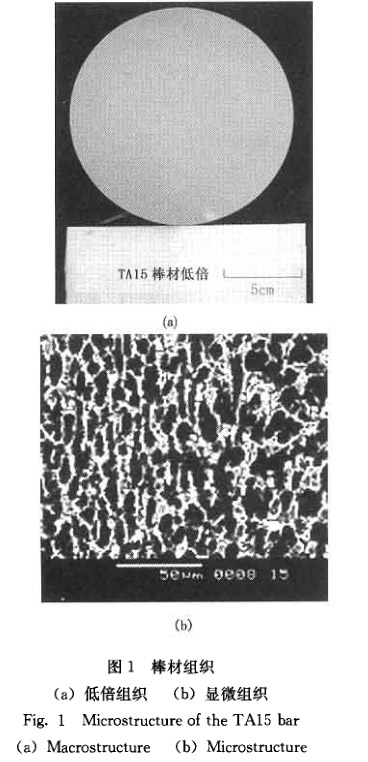

原资料低倍组织致密，，无清澈晶粒，，其低倍组织如图1a所示。。！！Ｔ柿舷晕⒆橹鹊牡戎崃较嘧橹，，所有原始β界已充分破碎，，显微组织如图1b所示。。！！０舨氖椅铝ρЩ芗2。。！！

棒材高温力学机能见表3。。！！

2.2试验步骤

用金相法测定试验用棒材的相变点，，β转变温度为970℃～980℃。。！！Ｊ匝槭北湫挝露妊《ㄎ945℃，，低于相变点，，即在α+β两相区进行变形。。！！

环形件铸造工艺过程为：：：坯料加热保温120min，，镦饼、、
、冲孔、、
、扩孔、、
、整形，，锻成外径为Φ425mm，，内径为Φ350mm的环形件，，终锻温度大于850℃，，锻后空冷。。！！６图冷却后需对锻件进行退火处置，，退火工艺为：：：820℃×2h，，空冷。。！！Ｋ婧蠖远图的组织和机能进行了分析。。！！

3、、
、试验了局及分析

3.1锻件组织

钛锻件低倍组织均匀、、
、致密，，无显著的清澈晶粒，，也无其他肉眼可见的冶金缺点，，切合钛合金锻件低倍组织评级图片1级。。！！６图低倍组织如图2a所示。。！！

锻件显微组织为均匀的等轴两相组织，，无陆续的原始β晶界，，显微组织切合显微组织评级图片3级。。！！６图高倍组织如图2b所示。。！！

从锻件的显微组织能够看出，，由于环形锻件的变形温度选择在α+β两相区，，低于β转变温度，，因而组织中存在初生的α相(图2b中玄色部门)。。！！Ｔ诒湫魏蟮目绽涔讨，，又有α相在卢相(图2b中白色部门)基体上呈片状析出，，形成α+β相的混合组织。。！！Ｕ庵只旌献橹ǔ３莆渥橹蜃淞说摩孪唷。！！Ｋ訲Al5合金在两相区加热变形所得组织是在等轴α相的基体上散布有肯定数量的卢转变组织的等轴组织，，这种组织拥有综合机能较好，，出格是塑性和冲击韧性较高的特点。。！！

3.2锻件力学机能

锻件退火状态的室温力学机能测试数据见表4。。！！

锻件退火态高温力学机能测试数据见表5。。！！

从锻件力学机能了局能够看到，，TAl5钛合金锻件拥有优良的室和善高温强度。。！！Ｍ嘶鹱刺，，室温强度可在950MPa以上，，500℃高温强度在650MPa以上。。！！Al5合金在两相区铸造成形，，可能获得均匀的等轴两相组织，，在该状态下，，TAl5合金拥有优良的塑性、、
、冲击韧性和断裂韧性。。！！Ｓ朐钛棒材相比，，两相区成形的环形锻件室温、、
、高温强度和塑性都有所提高，，出格是面缩率皿有较大幅度的提高。。！！Ｒ蚨，，TAl5钛合金在两相区成形可能获得优良的综合机能。。！！Ｍ，，思考到降低变形时的抗力，，因而对TAl5钛合金较相宜的铸造温度可选择在β相变点以下20℃----40℃。。！！

4、、
、结论

(1)TAl5钛合金在两相区成形可得到均匀的等轴口+卢转变组织。。！！

(2)TAl5钛合金在两相区成形的锻件拥有优良的综合力学机能。。！！

(3)p相变点以下20℃～40℃是TAl5钛合金较梦想的铸造温度。。！！

参考文件：：：

[1] 中国机械工程学会锻压学会．锻压手册(第1卷，，铸造)[M]．北京：：：机械工业出版社，，2002．

[2] 王金友，，葛志明，，周彦邦．航空用钛合金[M]．上海：：：上？？蒲Ъ际醭霭嫔，，1985．

[3]《锻压技术手册》编委会．锻压技术手册[M]．北京：：：国防工业出版社，，1989．

[4] 《中国航空资料手册》编纂委员会．中国航空资料手册(第4卷：：：钛合金铜合金)[M]．北京：：：中国尺度出版社，，2002．

[5](美)布鲁克斯(Brooks，，C R)有丁夫，，等译．有色合金的热处置、、
、组织和机能[MJ．北京：：：冶金工业出版社，，1988．

[6] 西北工业大学有色金属铸造编写组．有色金属铸造[M]．北京：：：国防工业出版社，，1979．
