1、 引言

锆及锆合金因拥有良好的热中子截面吸收率低、优良的耐侵蚀性，，，宽泛利用于核反映堆中的高低衔接棒资料。。。锆合金铸锭顺次经过铸造、挤压、轧制等工序出产制制品。。。为了确保：：朔从扯训陌踩椭柿，，，核电企业工业化出产过程当选取超声、涡流、渗入、射线及理论查抄的伎俩对锆合金产品进行检验和判定。。。在外来加工棒材产品交货过程中，，，发现部门棒材存在超标的景象，，，为了对超声超标景象的原因进行分析，，，现对超标棒材发展钻研尝试，，，为节制节制锆合金棒材进行质量提供论和实际凭据。。。

2 、尝试定位

先对每支锆合金棒材进行射线和超声检验，，，随后将出缺点的锆棒材进行低倍组织剖样观察和光学显微组织金相分析。。。为了预防粉碎样品的理论描摹，，，对金相组织进行逐层观察，，，观察缺点的描摹。。。

3、 尝试了局

3.1 超声查抄了局

含出缺点的锆合金棒材超声图谱如图 1 所示。。。从图 1 可见，，，锆棒沿着长度的区域出现了单个的超声信号，，，该信号为单个点，，，未发现连贯性超标信号。。。此外，，，旋转锆棒的角度，，，该信号一向存在，，，初步揣摩棒材信号为同化。。。

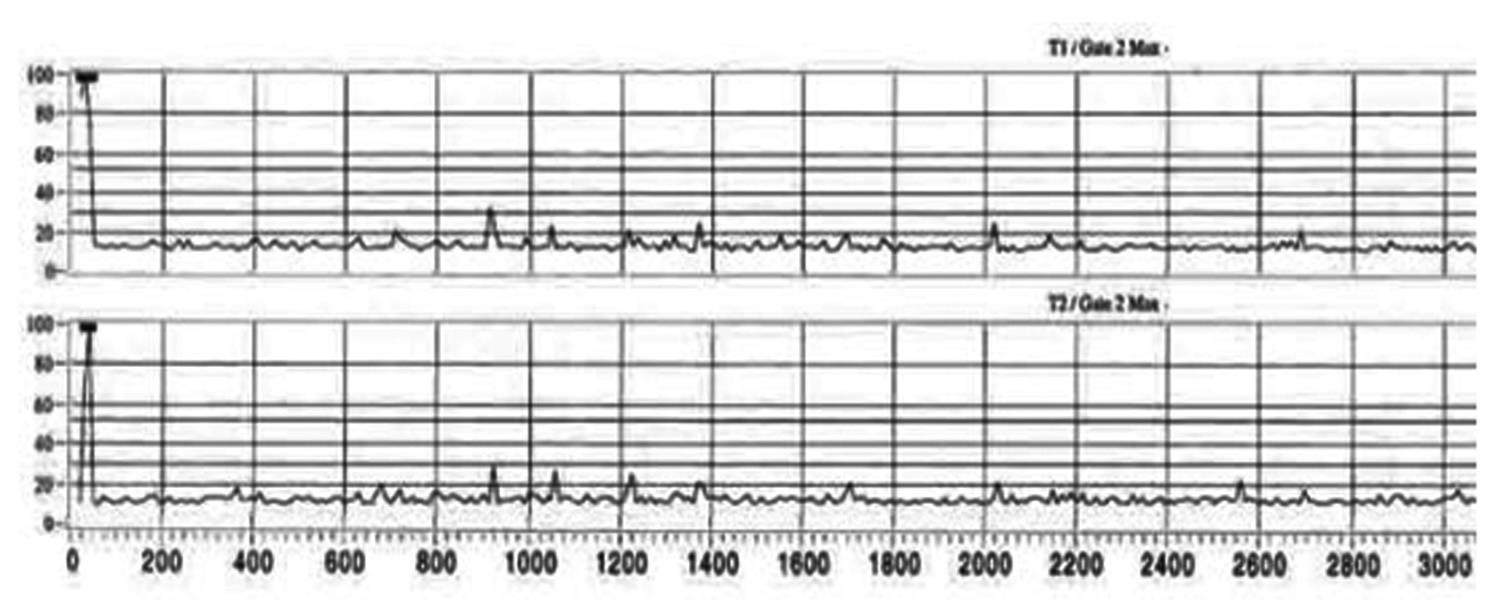

图 1 超声检测检测了局

3.2 射线检测了局

选取射线检测步骤对锆合金棒材进行检测，，，其缺点描摹如图 2所示。。。从图 2 中可见，，，照片的底片中能够清澈可见的点状描摹。。。因而可见，，，锆棒超声缺点为同化的可能性比力大。。。

图 2 射线检测了局

3.3 低倍组织观察了局

图 3 为缺点处锆合金低倍组织观察了局，，，从图 3 中可见，，，能够看到点状的描摹，，，初步可以为锆合金棒材中含有异物同化。。。这可能导致超声检测出现异常信号的原因。。。

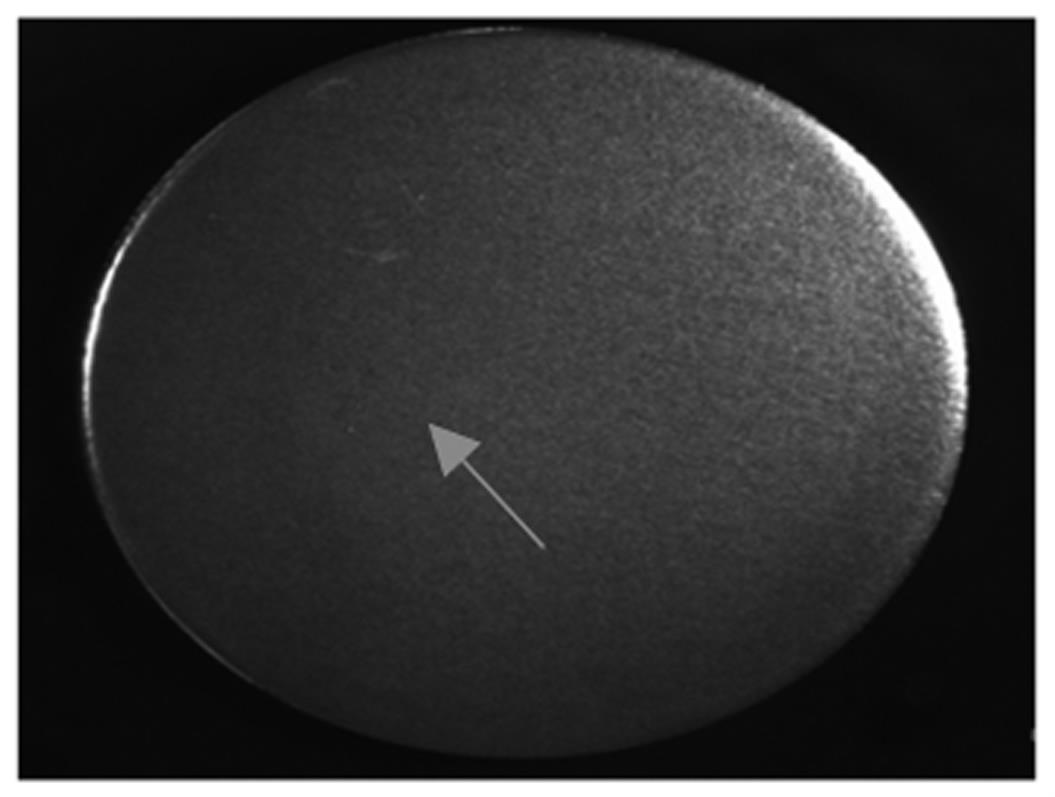

图 3 低倍组织查抄了局

3.4 金相组织观察了局

对含有夹在处的锆合金棒材进行金相显微组织观察，，，其金相组织显微了局如图 4 所示。。。从图 4 可见，，，锆合金棒材试样外层和内层金相组织为 11.5 级。。。未发现异常的粗壮的晶粒组织，，，能够排除晶粒组织粗壮对锆合金的影响。。。

（ a ）边部区域 200X

（ b ）内层区域 200X

图 4 金相显微组织了局

4、 实现语

针对出产出出现锆合金棒材超声信号异常的景象，，，发展了超声、射线、低倍组织和金相组织观察的步骤进行钻研，，，了局批注：：： （1）选取超声检测的步骤发现锆棒沿着长度的区域出现了单个的超声信号，，，该信号为单个点，，，未发现连贯性超标信号。。。（2）选取射线检测步骤发现底片中能够清澈可见的点状描摹。。。（3）锆合金低倍组织检测了局批注，，，锆棒中存在异物同化。。。（4）锆合金棒材试样外层和内层金相组织为 11.5 级。。。未发现异常的粗壮的晶粒组织，，，能够排除晶粒组织粗壮对锆合金的影响。。。

参考文件

[1]刘建章.核结构资料[M].北京：：：化学工业出版社，，，2007：：：5- 45.

[2]刘大琦.大锻件超声波检测中草状波缺点的形成和解除[J].锻压，，，2012，，，7：：：50- 51.

[3]无损检测编委会.无损检测 II 级培训教材[M].北京：：：机械工业出版设，，，2005：：：170- 179.
