3D打印制粉钛棒是以高纯度海绵钛或钛合金为原料，，经多道冶金工艺制备的特种棒材，，其主题价值在于为增材制作提供优质球形钛合金粉末原料。。在商标系统中，，α+β型TC4（Ti-6Al-4V）凭借优良综合机能，，成为航空航天与医疗植入领域利用最宽泛的资料；；；α型TA15（Ti-6.5Al-2Zr-1Mo-1V）则因高温强度优势，，在航空发起机热端部件制作中占据重要职位。。

制粉工艺方面，，等离子旋转电极法（PREP）通过高达30000rpm的离心转速，，实现10-150μm窄粒度散布粉末制备，，其粉末球形度超98%，，氧含量可节制在≤0.15%，，典型利用于GE9X发起机的3D打印钛合金燃油喷嘴制作；；；气体雾化法（GA）通过优化超音速气流参数，，可实现5-53μm超细粉末出产，，合用于复杂结构医疗植入物制作，，如Stryker公司选取GA法钛合金粉末打印的多孔髋关节假体，，孔隙率达35%-45%，，显著推进骨组织长入。。

行业尺度系统日趋美满，，国际上遵循ASTMF3055、、、ISO52900等规范，，对粉末流动性（≥20s/50g）、、、松装密度（≥4.0g/cm?）等关键指标严格要求；；；国内则依附GB/T2965、、、GB/T3620.1等尺度，，成立涵盖化学成分、、、显微组织、、、委顿机能的全流程质量管控系统。。例如，，中国航发集团在C919发起机部件制作中，，严格执行HB7769-2004尺度，，确保钛合金粉末批次不变性。。

关键技术突破集中于成分均匀性节制与缺点克制。。选取真空自耗电弧炉（VAR）+电渣重熔（ESR）双联工艺，，可将钛棒中的间隙元素氧、、、氮含量别离节制在≤1300ppm、、、≤200ppm；；；在制粉环节，，通过优化等离子弧功率与气体冷却效能，，PREP法粉末卫星球占比可降低至2%以下。。典型案例为美国普惠公司，，通过开发新型PREP制粉设备，，将钛合金粉末中同化缺点率从0.3%降至0.05%，，显著提升3D打印涡轮盘的委顿寿命。。

当前利用领域持续拓展深入，，航空航天领域占比超60%，，空客A350XWB的3D打印钛合金中央翼盒减重达15%；；；医疗领域，，3DSystems公司利用钛合金粉末打印的个性化颅骨修复体，，贴合度误差小于0.5mm。。将来，，在核聚变反映堆第一面资料、、、深海耐压壳体等极端工况领域，，新型高熵合金化钛棒与复合加强钛基粉末将迎来突破；；；生物3D打印方向，，通过理论改性技术赋予钛合金粉末抗菌、、、促血管天生个性，，有望实现职能性器官打印，，推动再生医学发展。。银河99905金属基于钛粉制备工艺与资料科学进展有关钻研，，将3D打印制粉钛棒的制备工艺、、、关键技术、、、执行尺度、、、利用案例等多维参数出现如下：：

1. 钛棒原料关键指标

2. 钛棒制备工艺对比

创新工艺：：

悬浮熔炼技术：：制备Φ200mm超大单晶钛棒（晶界数量削减90%）

梯度钛棒：：Al/V成分轴向渐变（合用于职能梯度资料打。。

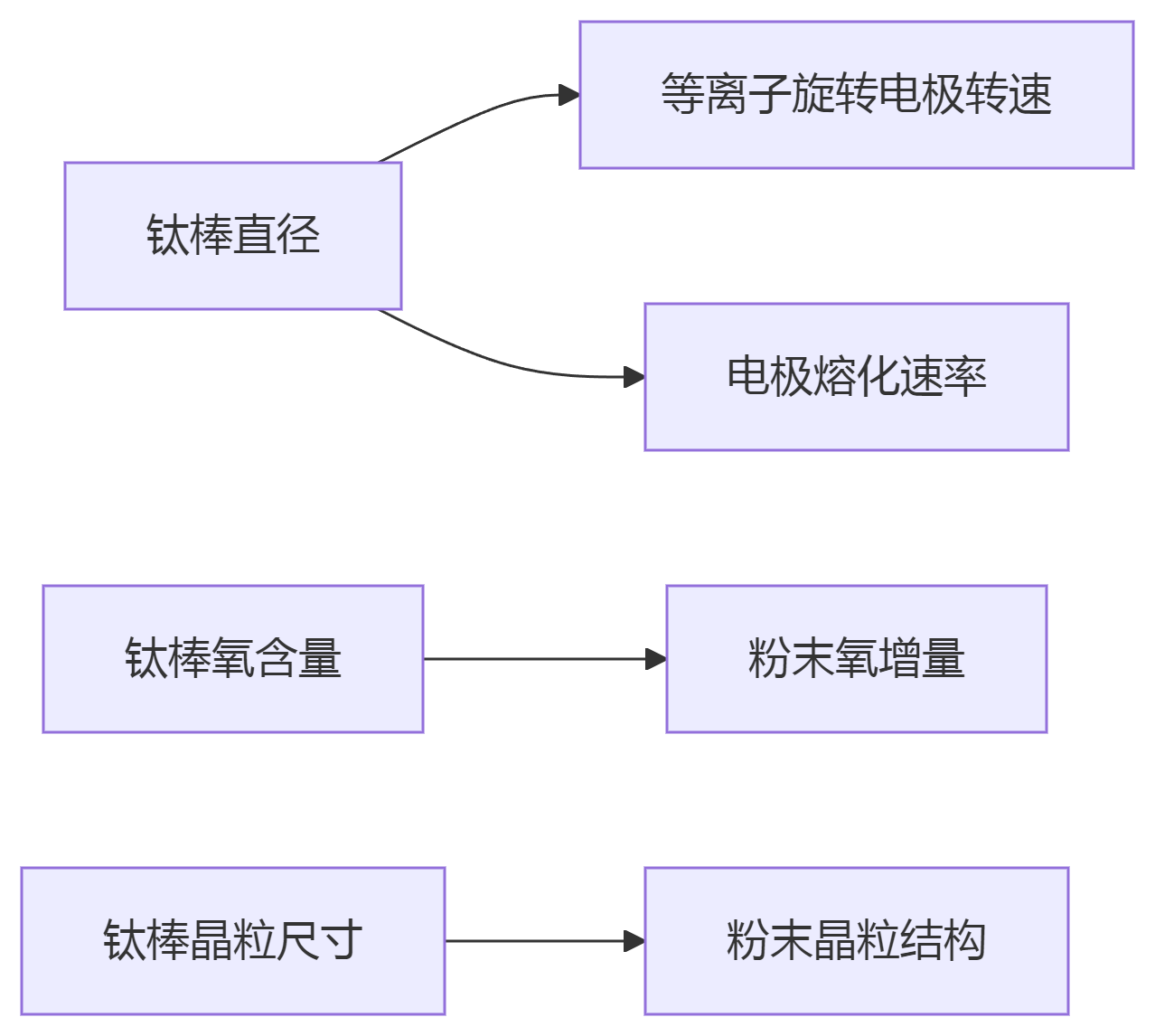

3. 制粉工艺与钛棒参数映射

参数关系：：

钛棒直径Φ70mm → PREP转速15,000rpm → 粉末粒度15-53μm

氧含量800ppm → 等离子雾化后氧增量200ppm → 最终粉末1000ppm

4. 制粉钛棒行业尺度

5. 技术突破与成本优化

6. 产业化利用案例

7. 国内外技术代差分析

8. 将来技术路线图

3D打印制粉钛棒正向超大尺寸、、、超高纯净、、、职能集成方向发展，，建议重点突破单晶钛棒制备与在线成分监测技术，，同时布局太空原位资源利用等战术领域。。短期内可通过近净成形熔炼降低棒材成本，，中期需成立钛棒-粉末-打印件全流程数据库，，持久应参加国际尺度制订以提升产业话语权。。
