TA15 (Ti-6Al-2Zr-1Mo-1V) 合金是一种高铝当量的近 α 钛合金，，其使用温度高、比强度高、可焊性好和抗蠕变，，常利用于飞行器主承力构件制作。与传统加工方式相比，，激光直接沉积工艺 (L-DED) 拥有原资料利用率高、制作周期短、力学机能好等显著优势。通过 L-DED 工艺制作大尺寸 TA15 构件，，已展示出巨大的潜力，，获得了钻研人员的关注。

由于 TA15 导热率较低，，在 L-DED 工艺冷热急剧交替变换的前提下，，将产生较大温度梯度，，构件残存应力大、易产生变形，，增长了制作的周期和成本。然而，，L-DED 工艺制备的小尺寸试样，，通常难以反映 L-DED 大尺寸构件的残存应力散布和变形法规。因而，，发展对 L-DED 制作大尺寸构件的有关钻研势在必行。由于现有增材制作设备和工艺限度，，在制作米级大尺寸构件时通常必要选取多工序复合制作，，例如，，必要先将大尺寸结构分成多个部门，，通过激光直接沉积制作出各个部门，，而后进行去应力退火，，最后进行焊接，，实现大尺寸结构制作。

有限元仿真是钻研构件加工过程中应力与变形行为的重要步骤，，常用的仿真软件有 ANSYS、Simufact 和 Abaqus 等。石齐民等钻研了 TiC/Inconel718 复合伙料的成形质量，，通过 ANSYS 软件成立了成形过程的数学模型，，了局发现工艺参数影响了成形件孔隙率。李波利用 Simufact.forming 对 GH3044 合金异形截面环坯的塑性成形过程进行动态仿照仿真，，分析轧制过程中环件的温度场、应变场和轧制力的散布情况及随功夫的变动法规，，并对产品的工艺参数的设计和优化起到积极的领导作用。在进行大尺寸构件制作过程的仿真时，，由于模型网格数量大、节点数多，，导致求解过程的推算量较大。此外，，多工序仿真时数据的有效传输、天堑前提的自由变换等成分，，也是限度大尺寸构件现实制作过程仿真的重要成分，，因而，，必要选择相宜的软件。与其他软件相比，，Simufact 多步同时推算能力强，，支持多工序陆续求解，，在进行 L-DED 制作大尺寸构件过程求解时拥有显著的优势。

因而，，文章选取 Simufact 软件对 TA15 钛合金框梁结构进行制作全流程仿真，，分析分歧工序对大尺寸构件成形后残存应力和变形的影响法规，，会商了误差累积对多工序仿真的影响。文章钻研为 TA15 钛合金大尺寸构件的全流程工艺优化，，提供了重要的实际参考。

1、TA15 大尺寸构件有限元模型的成立

1.1 增材制作及焊接热源设置

Simufact Welding 拥有高斯热源和双椭球热源两种内置热源模型，，文章中激光直接沉积工艺和焊接工艺都使用的激光为高斯光源，，因而选取高斯热源模型。通过设置热源的活动轨迹，，能够激活模型的对应单元，，从而仿照现实的激光加热过程，，具体热源参数如表 1 所示。

此外，，文章中激光直接沉积增材制作选取的激光功率为 3kW，，扫描速度为 20mm/s，，扫描间距为 2mm，，层厚为 2mm。

1.2 增材制作及焊接的仿真模型

1.2.1 G-code 天生

文章选取 Slic3r 切片软件天生模型的 G-code，，对软件的切片参数进行设置，，参考 TA15 激光直接沉积和焊接工艺参数，，扫描间距设置为 5mm，，层厚设置为 2mm，，天生各个结构的 G-code。必要把稳的是，，由于 Slicr3r 软件天生的 G-code 语句并不能被 Simufact Welding 软件齐全读取，，必要对天生的 G-code 进行处置，，批改无法识此外语句。

1.2.2 模型的网格划分

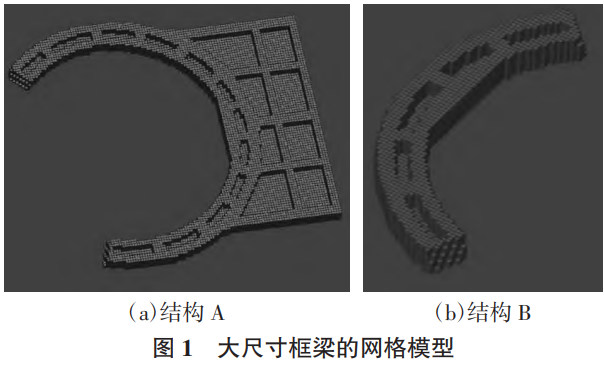

文章以大尺寸框梁为钻研对象，，将大尺寸框梁拆分成 A 和 B 两个结构。其中，，结构 A 尺寸 925mm×840mm×42mm，，结构 B 尺寸 300mm×690mm×42mm。为提高推算效能，，对框梁模型进行像素化网格处置，，即通过一样尺寸的六面体有限元网格对框梁模型进行网格划分，，网格尺寸 8mm×8mm×2mm。经过网格划分，，结构 A 模型中共有 96080 个像素单元和 77676 个节点，，结构 B 模型中共有 17524 个像素单元和 23072 个节点。此外，，在框梁下方设置 50mm 厚的平板作为打印基板，，设置基板为固定状态。

1.3 去应力退火热处置工艺的仿真模型

文章参考国标《钛及钛合金制件热处置》GB/T 37584-2019 进行激光直接沉积 TA15 钛合金的去应力退火热处置，，升温速度为 10℃/min，，保温温度为 650℃，，保温功夫为 2h，，最后通过炉冷进行降温。

2、仿真了局与分析

2.1 激光直接沉积

激光直接沉积结构 A 和结构 B 的残存应力及变形仿真了局，，如图 2 (a)、图 2 (b) 所示。其中，，结构 A 整体残存应力较小，，集中于 300~700MPa，，结构 B 整体残存应力较大，，集中于 500~900MPa，，这重要是由于结构 B 尺寸更大，，打印功夫更长，，热汗青更复杂。此外，，结构 A 和结构 B 的底板残存应力大、顶部残存应力小，，在肋板的边缘，，甚至存在低应力区域。

激光直接沉积结构 A 和结构 B 的变形情况放大 5 倍后，，如图 2 (c)、图 2 (d) 所示。由于在打印过程中，，结构的底部与基板冶金结合，，险些不产生变形，，因而，，结构变形重要为肋板侧边缘的向内收缩。整体来说，，激光直接沉积阶段两个结构产生的变形较小，，重要在 0~0.6mm。

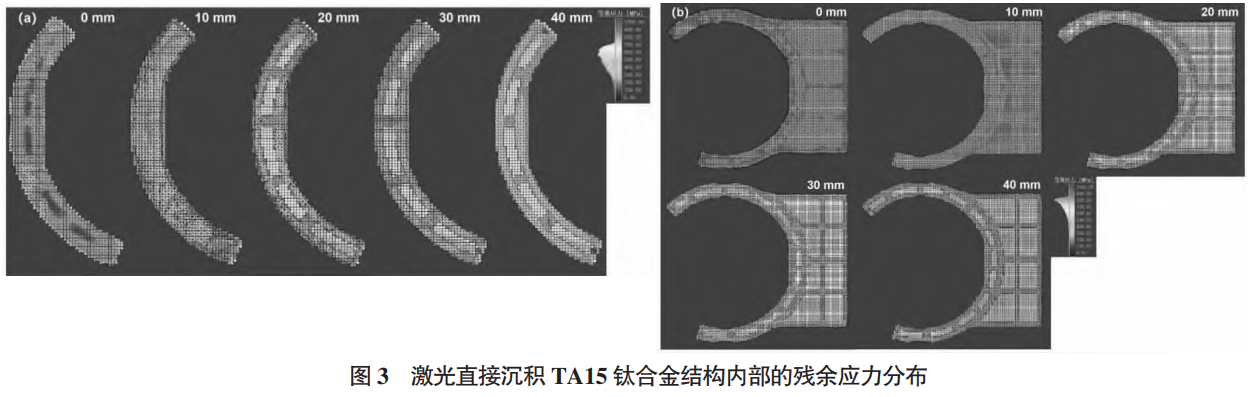

通过截取结构 A 和结构 B 内部 0mm、10mm、20mm、30mm 和 40mm 五个地位的残存应力散布，，如图 3 所示。由图 3 可知，，在结构内部也阐发出底部残存应力低、顶部残存应力高的散布法规，，两个结构焊接区域的残存应力远低于结构中央区域的。

2.2 去应力退火热处置

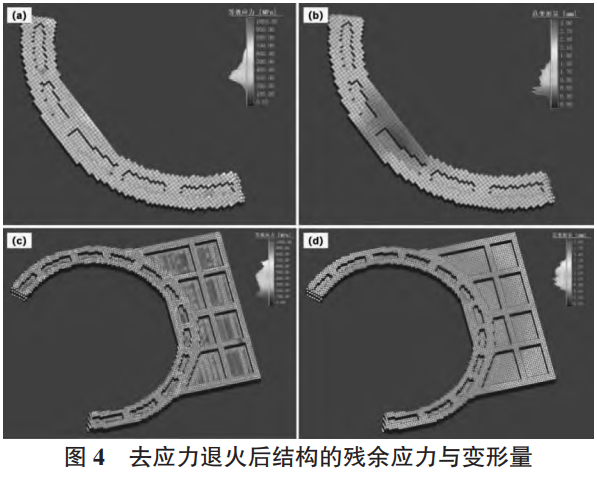

结构 A 和结构 B 去应力热处置仿真了局，，如图 4 所示。与图 3 相比，，结构 A 和结构 B 的残存应力从 500~900MPa (重要集中于 800MPa) 降低至 100~700MPa (重要集中于 300MPa)。此时，，结构产生了少量变形，，结构 A 变形重要集中于两端，，结构 B 为周围变形量大、中心变形量小。

2.3 大尺寸框梁的焊接

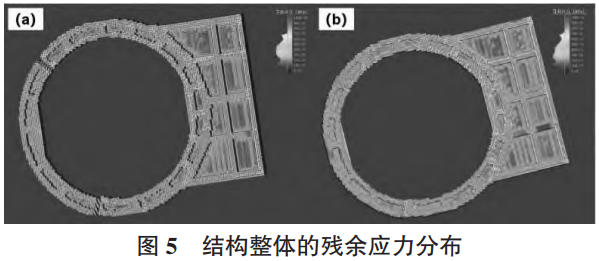

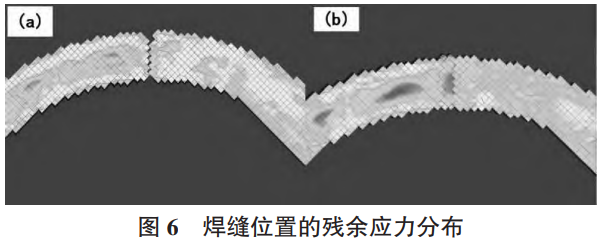

焊接前后结构整体的残存应力散布，，如图 5 (a)、图 5 (b) 所示。由仿真了局可知，，经过焊接结构整体的残存应力产生了少量的降低，，残存应力散布重要集中于 300~500MPa，，减小为 200~400MPa，，结构边缘的残存应力获得了少量的开释。如图 6 (a) 和图 6 (b) 所示，，经过焊接，，焊缝热影响区地位的残存应力显著降低，，但其集中趋向并没有产生扭转。

3、结论

综上所述，，L-DED 成形的结构 A、B 均呈底板残存应力高、顶部低的散布特点，，肋板边缘存在低应力区；退火热处置后两结构均轻微变形，，结构 A 变形集中于两端，，结构 B 则周围变形大、中心；焊接过程中结构整体残存应力无显著变动，，焊缝热影响区残存应力显著降低。

参考文件

[1] Wei Xu,Xiangyu Zhu,Zhe Wang,et al. Comparative study of Ti6.5Al-2Zr-1Mo-1V (TA15) alloy fabricated by selective laser melting and laser metal deposition [J]. Optics and Laser Technology,2024,176:111052.

[2] Amanda J. Sterling,Brian Torries,Nima Shamsaei,et al.Fatigue behavior and failure mechanisms of direct laser deposited Ti - 6Al-4V [J].Materials Science & Engineering A,2016,655: 100-112.

[3] 周松，，于洪远，，王洪明。激光沉积 TA15 钛合金的裂纹扩大行为 [J]. 有色金属工程，，2024,14 (5):26-33.

[4] 柴如霞，，吕俊霞，，谢强，，等。激光直接溶解沉积 TA15 合金高温原位拉伸过程中的组织演变行为 [J]. 机械工程资料，，2021,45 (11):84-90.

[5] Simsir C,Gur H.A Mathematical Framework for Simulation of Thermal Processing of Materials:Application to Steel Quenching [J].The Scientific and Technological Research Council of Turkey,2008,32 (2):85-100.

[6] 石齐民，，顾冬冬，，顾荣海，，等.TiC/Inconel 718 复合伙料选区激光溶解成形的热物理机制 [J]. 罕见金属资料与工程，，2017,46 (6):1543-1550.

[7] 李波，，杨祖建； Simufact 的 GH3044 异形截面环件轧制过程数值仿照 [J]. 现代机械，，2016 (2):22-27.
