钛合金因其优异的综合力学机能,在航空航天、刀兵设备、海洋工程、石油化工和医疗健康等领域的利用日益宽泛[1-5]。铸造是获得各类机能优异的钛合金产品的重要伎俩。随着对钛合金资料的使用要求不休提高,其高合金化、变形抗力大、铸造窗口窄和锻透性差等个性对铸造工艺及变形过程节制均提出了更高的要求。对于难变形钛合金,出产过程中易产生多种铸造缺点,给出产效能、成材率和产品质量等带来较大影响,严重时可导致产品报废[6]。鉴于此,对公司已经产生的难变形钛合金铸造缺点实例及相应的铸造工艺过程节制和优化改进等发展分析会商和实际验证,以不休提升公司难变形钛合金的铸造水平和产品质量,并为行业存在的难变形钛合金铸造缺点解决及预防提供肯定的参考和援手。

1、铸造缺点描述

1.1　开裂缺点

开裂是钛合金铸造中比力常见的一种缺点,开裂大局多样,：ρ现：娇辗⑵鸹肨i₃Al和Ti₂AlNb等金属间化合物以及IMI834、T9S和高氧TC4等难变形钛合金商标,在铸造过程中极易产生开裂且裂纹较难断根,部门塑性差的合金还存在边打磨边开裂的景象,严重影响出产效能和产品质量。

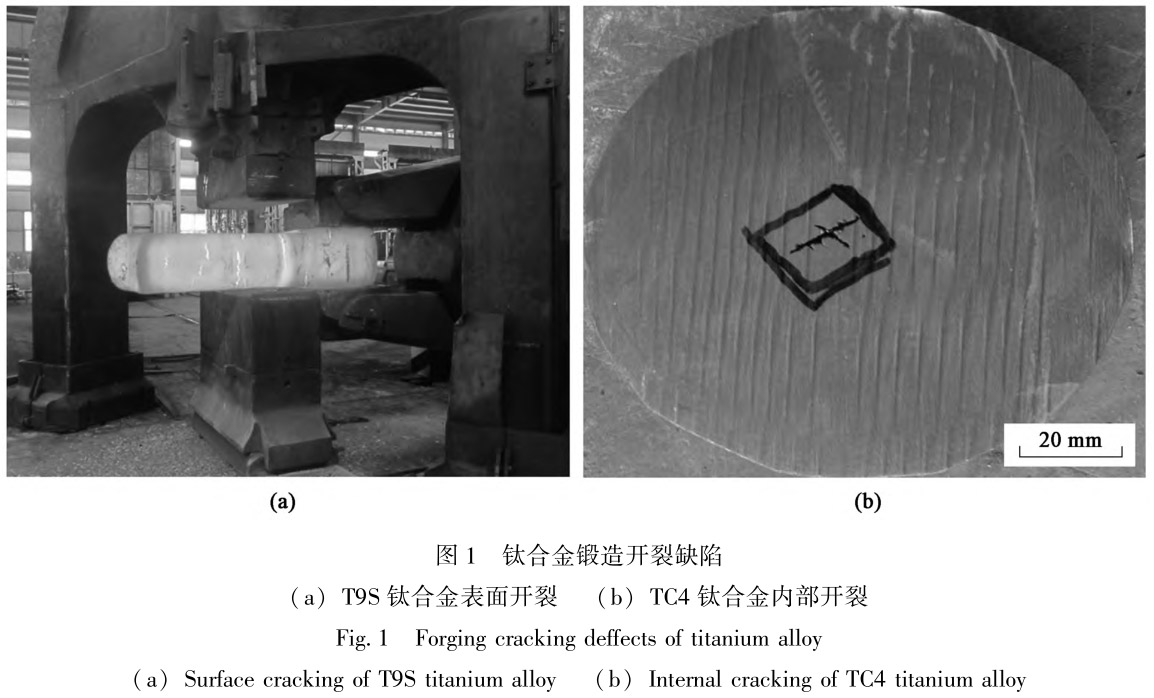

某民用3t级T9S钛合金板坯第1火1150℃一镦一拔后,在第2火1100℃打扁方拔长时侧面产生多处横向开裂,裂口较长较宽,见图1a。某高氧含量TC4钛合金(O含量(质量分数)靠近0.20%)在2000t快锻机开坯、铸造至Φ100mm后转5t电液锤多火次打四方、倒棱拔长并滚圆成形至Φ65mm棒材,在锯切面发现严重内裂,裂纹较宽较深,呈不规定“十”字形,具体描摹见图1b。

1.2　心部粗晶

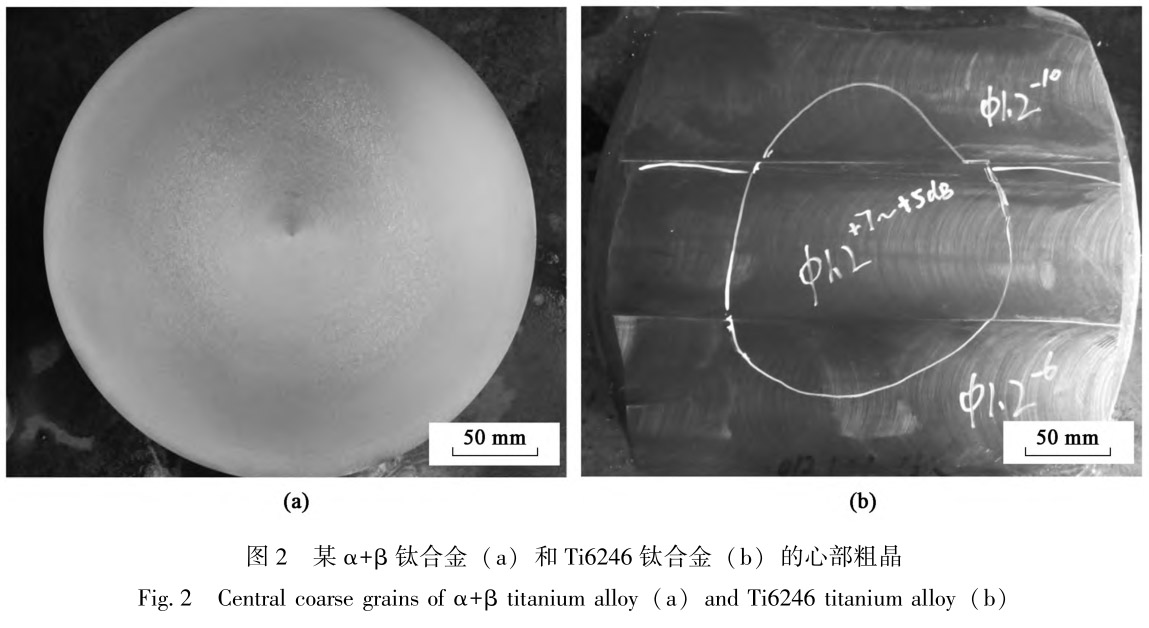

某α+β钛合金Φ300mm以上大规格棒材在2000t快锻机经多火次镦拔、拔长和滚圆成形后,锻态低倍查抄发现周围晶粒藐小,为：,心部晶粒粗壮,呈半清澈晶,粗细晶粒区存在显著界限,见图2a。某航空用Ti6246钛合金Φ150mm棒材,其探伤要求按AA级验收,坯料经多火次镦拔改锻、打扁方、铣削后超声探伤监控,心部杂波为Φ1.2(+5~+7)dB,边部杂波为Φ1.2(-10~-6)dB,心部晶粒异常粗壮,且依照传统打四方、倒八方拔长方式增长火次,心部粗晶不仅难以解除,反而越来越严重,见图2b。

1.3　细晶亮带

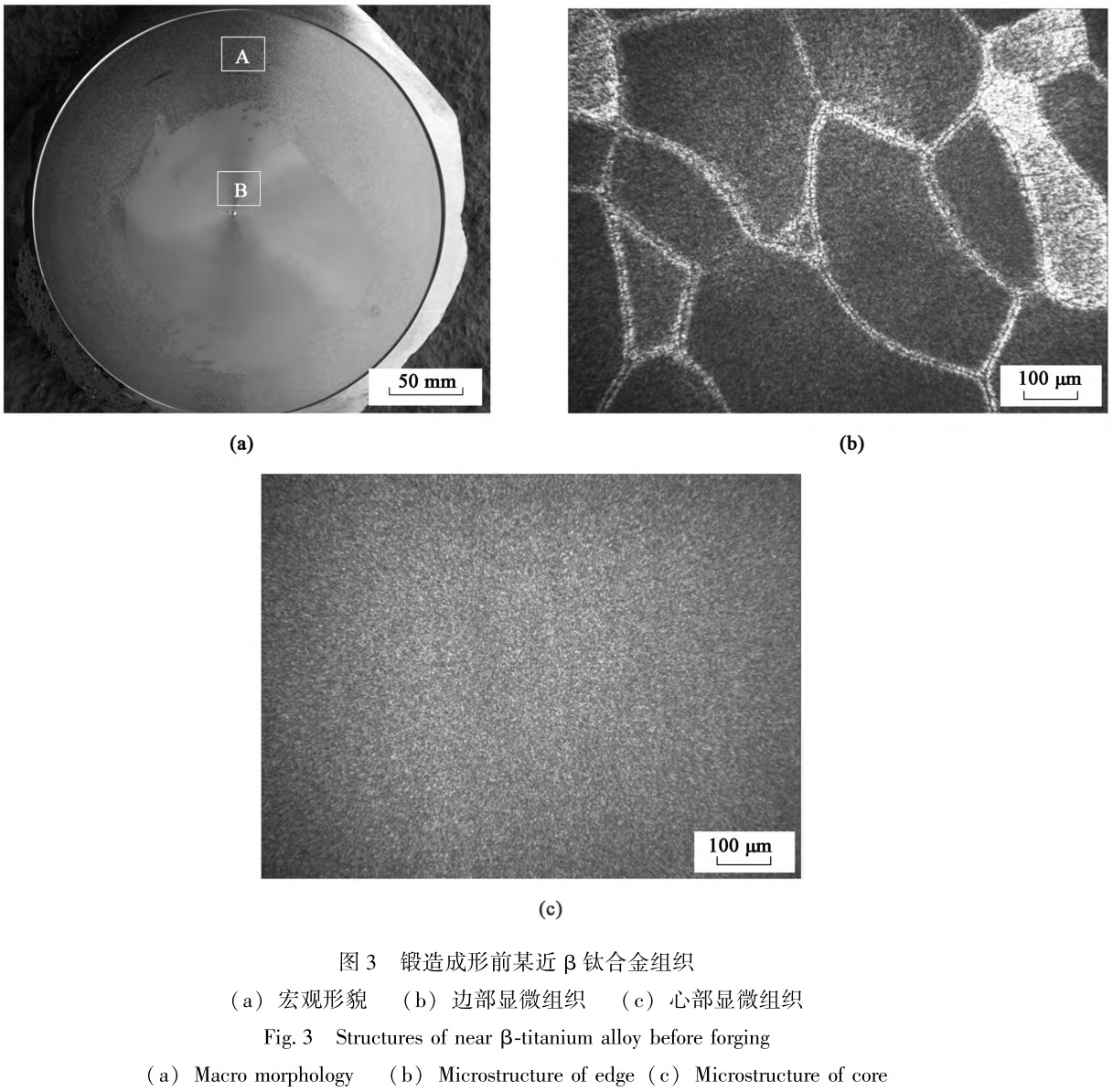

为得到均匀细化的等轴β晶粒,某新型近β钛合金试验料在2000t快锻机实现单相区1120℃开坯,并逐火次以20~50℃降低至850℃,进行镦粗、打扁方铸造工艺,发现晶粒逐步细化,除部门点状偏析同化外,并无异常。但铸造成形前,低倍查抄发现异常,升温到930℃多火次返修,心部异常仍存在。由图3a可看出:边部晶粒正常,呈半清澈晶、巨细均匀性尚可;而心部异常,存在显著亮带区域,且领域较大、界限清澈。将边部正：托牟恳斐２课,即图3a中方框标识A和B处取试样进行显微组织查抄,边部晶粒尺寸约50~150μm,均匀性略差,但弯曲状β晶界清澈可辨;心部晶粒藐小,未见晶界存在,见图3b和图3c：笃诜敌蘖司种な,该细晶亮带比力固执,较难返修成功。

1.4　变形流线显著

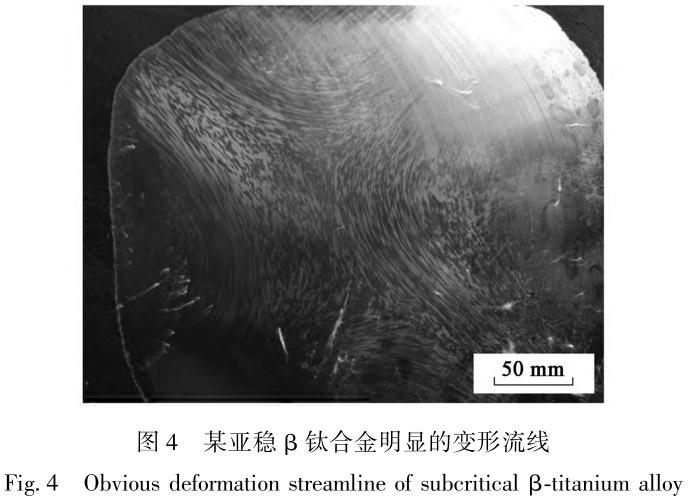

某亚稳β钛合金棒坯,在2000t快锻机实现单相区3火次镦拔铸造(打四方、倒棱拔长),进行低倍监控时发现存在清澈的变形流线,详见图4。

由图4能够看出,该钛合金坯料四面呈近似半圆弧形对称压入坯料内部,宏观低倍组织沿四方对角线呈清澈的不规定“十”字形,且“十”字形内纤维状斑纹组织显著。

1.5　阴阳面

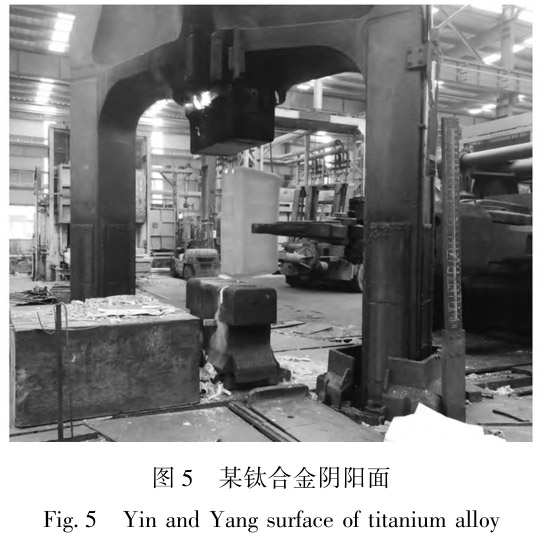

某四方钛合金坯料铸造过程中,长度方向上走料不均匀,一面走料快,相对一面走料慢。铸造实现后,坯料长度方向不一致,侧面呈梯形,长度差可达总长度的10%~20%,详见图5。发现阴阳面后,将坯料立起镦粗约20%并拔长修整,能够肯定水平上减轻长度差距,但成效并不梦想,坯料阴阳面不能齐全解除。若是最后一火成形产生该类缺点,有可能由于较短一面长度不够而导致产品报废。

2、铸造缺点产生原因分析

2.1　开裂原因分析

1.1节所述Ti3Al和Ti2AlNb等钛合金商标属于难变形钛金属间化合物,含有质量分数为13%以上的Al、25%以上的Nb,以及少量其他合金元素,高合金化使得资料的塑性差。此外,铸造过程中坯料理论温降及氧化也是导致其严重脆性开裂的重要原因,裂纹较深且较难断根,存在遗传性特点,多火次陆续开裂[7]。图1a为某T9S钛合金炉号,其化学成分配比为Ti-8.1Al-1.2V-0.25Fe-0.22Si-0.12O,合金成分中Al含量高达8.1%(质量分数),先性子易开裂,铸造过程中理论氧化和温降等原因致其开裂加重。某高氧TC4棒材内裂的重要原由于:O含量高,靠近0.20%(质量分数);坯料截面尺寸在100mm以下,5t电液锤打四方、倒棱拔长,倒棱、掉头不实时,棱角处降温快,心部散热不充分,导致最大剪切带的十字斑纹中产生内裂。

2.2　心部粗晶原因分析

1.2节所述某α+β钛合金的β转变温度Tβ为880~890℃,过程坯料尺寸在Φ400mm以上。通过对其出产过程进行追忆,分析其心部粗晶的产生原因,其在1150℃开坯铸造,单相区第3火(Tβ+80℃)加热铸造后直接转两相区(Tβ-40℃)加热改锻。一是经单相区3火次铸造,晶粒仍比力粗壮;二是快锻机压力为2000t,坯料规格较大,转两相区加热温度骤降,变形抗力增长,四方、八方拔长仅理论变形,变形力难以传递到坯料心部,心部粗壮晶粒破碎不充分而被遗留下来。Ti6246高温钛合金(名义成分为Ti-6Al-2Sn-4Zr-6Mo)的需要多为Φ100~Φ210mm大规格棒材,心部粗晶产生原由于:(1)该合金的变形抗力大、锻透性差;(2)两相区铸造,心部为剧烈变形区,且热导率低、散热慢,易温升过热;(3)单纯增长通例铸造火次,变形不均匀水平累加,心部晶粒越来越粗。

2.3　细晶亮带原因分析

对1.3节所述的钛合金β铸造过程进行追忆,发现该厚度为220mm的合金坯料的β转变温度Tβ仅为827℃,在800℃预热110min(加热系数按0.5min·mm-1推算)后升温至850~930℃保温45~65min(加热系数按0.2~0.3min·mm^-1推算),加热温度偏低,但坯料已充分热透[8]。结合该合金坯料的铸造过程节制和宏观、显微组织检测了局,缺点产生的重要原由于:工艺设计中每火次变形量偏大(至少两拔一镦甚至两镦两拔);该近β合金理论降温快,尤其是第2次拔长时,料温已显著偏低,坯料理论的变形抗力增大,流动性差,晶粒破碎不充分;β区铸造时,心部散热慢,料温高,抗力小,变形相对剧烈,晶粒破碎比力充分。多火次变形差距累积,最终导致心部晶粒较边部藐小,反映在宏观组织上即出现亮带区域。

2.4　变形流线显著原因分析

1.4节所述某β钛合金的名义成分为Ti-3Al-8V-6Cr-4Mo-4Zr,其β转变温度Tβ仅为730℃,通过度析,产生变形流线显著缺点的重要原由于:(1)加热温度850℃偏低,恰逢冬季厂房温度低,坯料理论降温快,变形抗力大,流动性小;(2)打四方、倒棱拔长方式单一;(3)合金化水平高,β不变元素Mo的熔点高,存在肯定水平上的宏观偏析。微观上是由于经过大量变形,金属产生云纹状流动,而未再结晶的畸形粗壮的β晶粒；；竦昧丝占渫淝突ザ┙淮淼南宋刺⒆钪盏贾氯钡悴鶾9]。

2.5　阴阳面原因分析

1.5节所述某钛合金坯料出现阴阳面缺点的重要原由于:料温不均匀,测温仪现场监测发现料温较高一面比其他面逾越50~100℃,冬季厂房温度低,此景象尤为严重。现场观察料温不均匀重要是坯料出炉慢导致的,即炉门被提起的一瞬间,炉膛温度起头降低,坯料周围露出在空气中起头降温,但接触炉底耐火砖部位降温慢,一旦夹料不顺利,起料超过10s,坯料便会产生温差;其次,屡次出炉,炉膛的整体温度偏低,尤其靠近炉门处坯料理论温降最严重,但与炉底接触部位的温降少,温差越来越大;最后,铸造过程走料不均匀,修整成效不显著,最终导致坯料产生阴阳面缺点。

3、铸造缺点预防措施

3.1　开裂预防

针对1.1节所述Ti3Al、Ti2AlNb和T9S等塑性差、易开裂的资料,可采取以下措施预防铸造开裂:

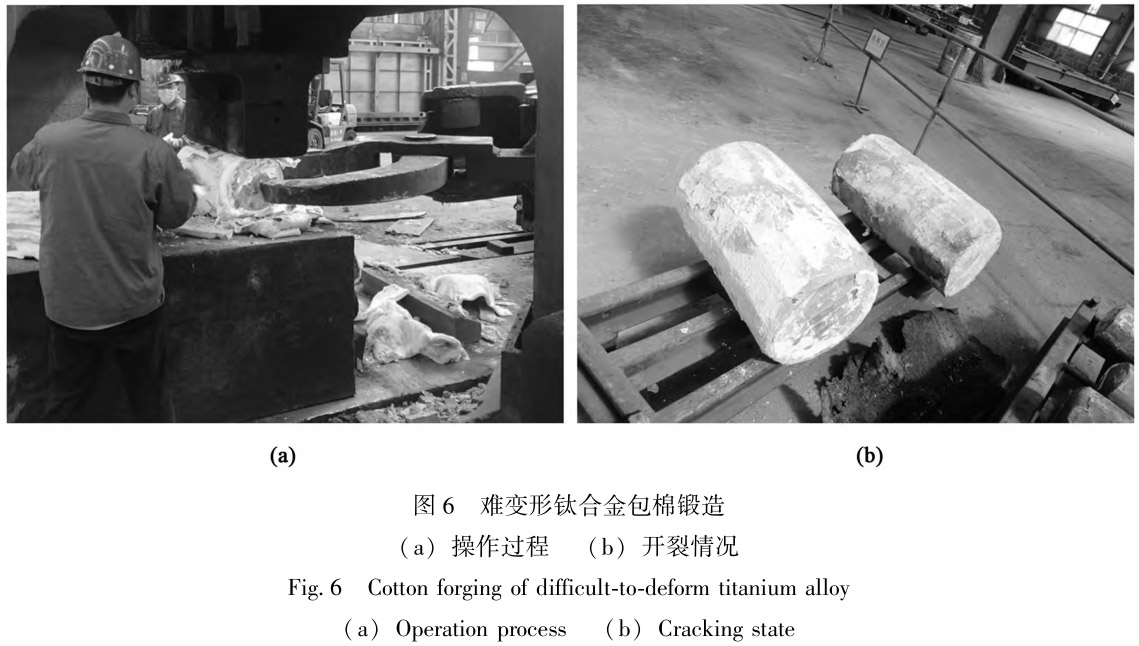

(1)加热过程中在坯料理论喷涂合适的防氧化剂涂料,削减加热理论氧化;(2)确保工装预热至划定温度(350~400℃,较其他通例钛合金铸造工装预热温度高100℃左右),推荐采取包棉铸造,铸造过程实时增长保温棉,削减理论热量损失,确保铸造终锻温度;(3)开坯及前3火次加热温度尽量高(1100~1200℃),设备吨位及变形力足够大,提升铸造操作水平,利用温升抵消温降[10];(4)打磨开裂格外把稳,可采取先大砂轮机打磨裂纹,待裂纹变浅后,转手动小砂轮机打磨,打磨力度足够小,不容出现部门过热导致冷却后裂纹处因应力原因持续开裂,必要时,待坯料冷却至室温后进行着色查抄。最后,对此类合金进行铸造时,推荐选取陆续铸造(确保坯料温度始终维持在约200℃),由于凭据现场经验,坯料若是齐全冷却后再装炉加热铸造,其开裂水平会比陆续铸造严重。难变形钛合金包棉铸造过程及铸造开裂情况见图6,由图6a能够看出,包棉铸造过程料温损失小,理论开裂少。包棉铸造实现后,坯料理论开裂显著削减,见图6b。

对于1.1节所述TC4等小规格棒材(直径小于Φ90mm),首先打四方拔长铸造时,棱角处冷却最快,而铸造过程需屡次翻转棒坯,需实时倒棱,以免产生敏感角。此外,锤上铸造时,需不休调节锤击力,起头阶段要轻打,变形水平为5%~8%,随后再逐步加大变形量[11],推荐选取多道次陆续甩圆拔长的方式进行铸造。最后,坯料必要掉头铸造部位存在温差,容易导致内裂,将坯料夹持部位包棉并实时掉头铸造。两相区的加热温度低(β转变温度Tβ以下40~50℃),对组织机能影响不大,后续仍有精锻、热轧、拉拔等变形时,能够先铸造坯料长度的一半,返炉加热后持续铸造别的一半。

3.2　心部晶粒粗壮预防

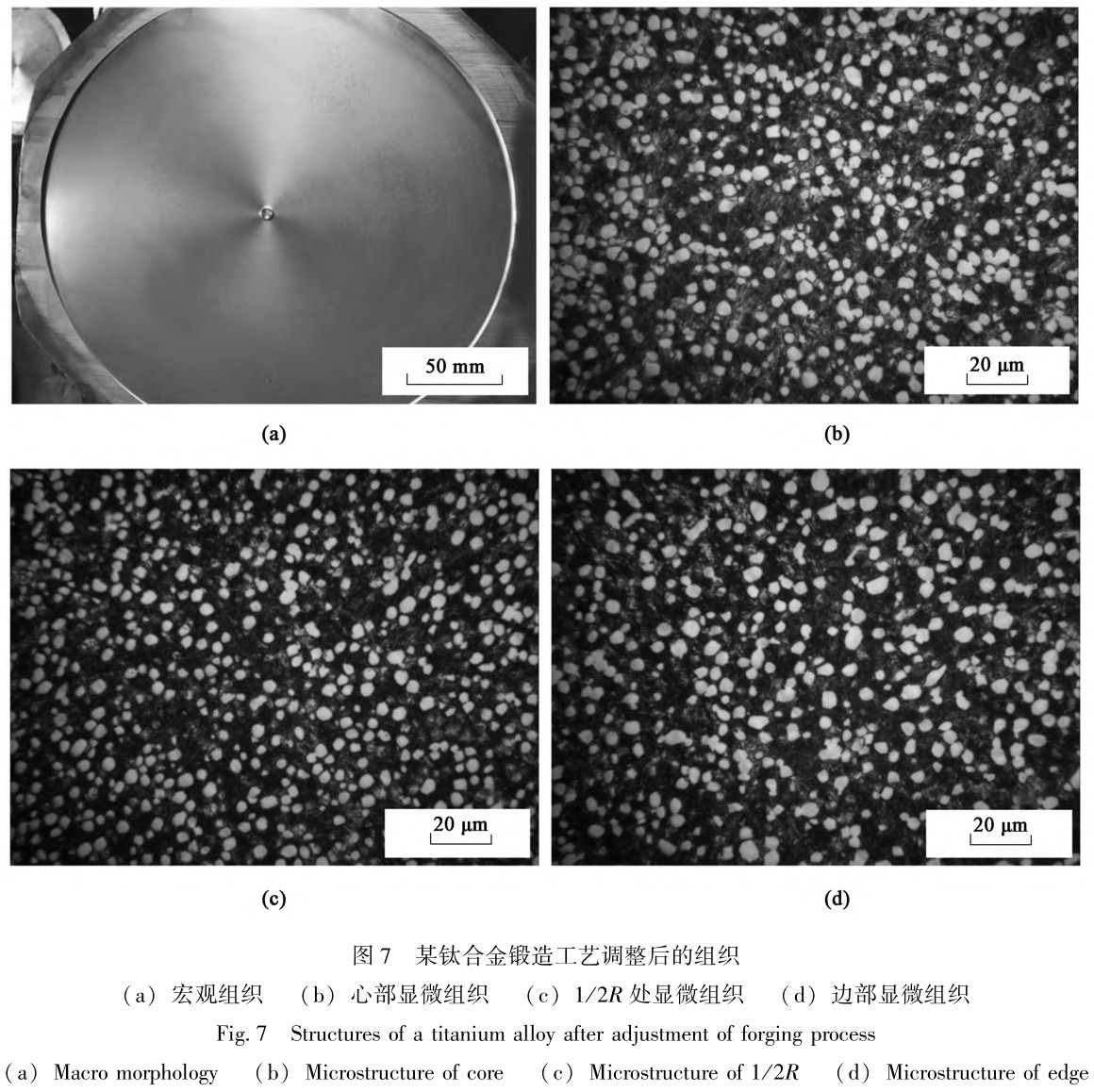

针对1.2节所述某α+β钛合金发现的问题,该成分合金后续炉号出产过程中在原定单相区(加热温度在β转变温度Tβ以上)3火次铸造基础上,降温50℃(加热温度仍在β转变温度Tβ以上30℃),增长一镦一拔,设置该火次铸造极度重要,坯料粗壮片层组织进一步细化再转两相区(加热温度在β转变温度Tβ以下20~50℃)铸造,可有效减轻两相区加热温度低、变形抗力大、心部晶粒较难破碎的影响。此外,也能够采取“高-低-高”铸造工艺,经两相区镦拔2~3火次后再升温至单相区(Tβ+30℃),坯料晶粒适当长大、均匀化后再转两相区持续铸造。最后,打四方、倒八方拔长改为打六方、棱面交替变换拔长。通过以上调整,组织改善成效显著。图7为工艺改进后产品的宏观及显微组织,由图7a能够看出,宏观组织均匀细化、呈：;显微组织为等轴组织,重要由等轴初生α相和散布于基体的少量片状β相转变组织组成,心部、1/2R(R为圆棒半径)、边部地位的等轴初生α相的含量为60%~70%,根基一致,且晶粒尺寸为3~5μm,巨细均匀,详见图7b~图7d。

针对1.2节所述Ti6246钛合金心部粗晶,且增长火次难以解除的问题,需扭转传统打四方、倒八方拔长方式,采取两个面交替镦粗、打扁方、收宽拔长,并穿插镦粗、打四方、倒八方拔长。一是打扁方拔长时,坯料能够铸造至厚度250mm左右,比打四方和倒八方铸造的截面尺寸330mm小好多,心部更容易锻透;二是交替变形方式能够轮流转移金属强烈流动区,节制相宜的变形量,获得均匀的低倍：Ш途取⒚晷〉那蜃处磷橹,并可预防心部粗晶、中心亮线等缺点的产生[12]。此外,在坯料镦拨铸造实现后,确定是否拨长铸造时,对坯料进行超声探伤检测,发现心部探伤了局较差,若是必要分料,能够沿纵向等分,将心部粗晶外移至坯料理论,直接变形细化,以保障组织整体均匀性。

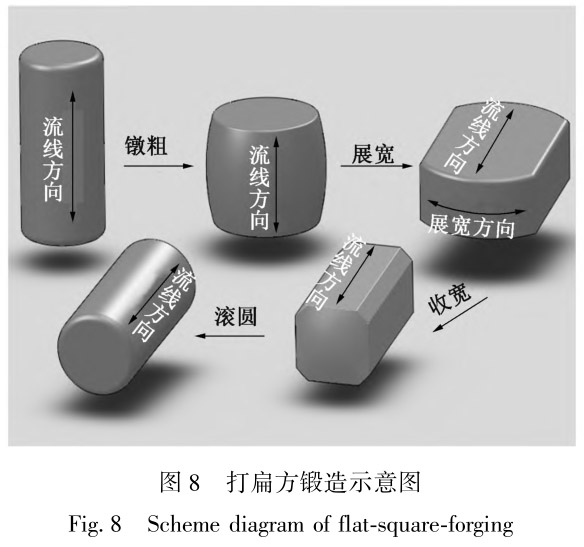

打扁方铸造需把稳两点:(1)打扁方时应合理节制送进量(≤100mm为宜)并分多道次压下,切忌满锤急剧压下;(2)合理设计并节制坯料宽厚比≤2(确保收宽时,心部无凹心)。实际证明,打扁方铸造成效显著,不仅铸造火次大大削减,坯料组织不均匀性也得到显著改善。某Ti6246钛合金坯料打扁方铸造过程示意图如图8所示。

3.3　细晶亮带预防

钛合金铸造过程节制不当,会导致心部细晶亮带,可采取如下措施返修:凭据发现缺点的火次加热温度及缺点水平,将坯料重新升温至Tβ以上50~150℃加热,晶粒统一长大后镦拔改锻,再顺次降温30~50℃加热、镦拔细化晶粒。为确保返修过程受控,可每1~2火进行凹凸倍监控,直诚意部异常隐没,坯料整体细化、均匀。此外,某些情况下也可设计适当的β热处置工艺,通过热处置来解除细晶亮带并获得切合要求的组织。

在该类钛合金铸造过程中每隔2~3火次进行宏观和显微组织监控,能够发现,出现细晶亮带缺点的概率并不是很高,但一旦产生细晶亮带缺点,升温至Tβ以上加热返修铸造,该类缺点难以解除。预防该类缺点的步骤为:(1)在Tβ以上铸造时,采取包棉、大吨位压机铸造等,尽量削减坯料理论温降,削减与心部料温差距;(2)合理设计并尽量削减每火次铸造总变形量,一镦一拔即可;(3)保障终锻温度,合理节制铸造速度,增大料温低、变形流动性差的边部变形,削减料温高、变形剧烈的心部变形,确保边部和心部变形水平均匀,降低变形不均匀的累积效应。

3.4　显著变形流线预防

针对1.4节所述高合金化β钛合金(名义成分为Ti-3Al-8V-6Cr-4Mo-4Zr),首先,加强合金熔炼工艺节制,确保铸锭化学成分均匀,无偏析、同化缺点;其次,加热温度低,尤其是冬季厂房温度低时,可适当采取包棉铸造,削减坯料理论温降;最后,将传统的拔长方式打四方、倒棱改为打四方、倒棱和打四方、棱变面交替进行。经过以上调整,该成分合金后续炉号出产过程中再未发现此类缺点。

3.5　阴阳面预防

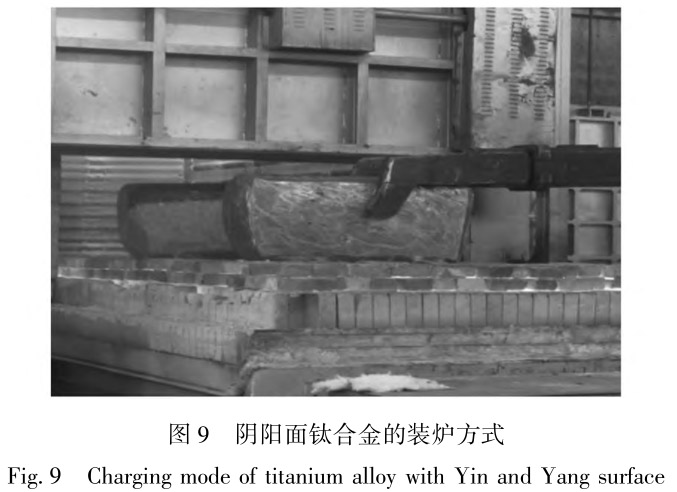

对1.5节所述钛合金坯料阴阳面进行补救的措施为:(1)下一火装炉时,将尺寸较短一面朝下靠近炉底板,详见图9,出炉镦粗拔长,较短一面靠近炉底板,料温偏高,拔长走料快;(2)发现阴阳面时,实时将坯料立起,镦粗修整,并利用上锤砧走料快的特点,增长较短一面朝上拔长次数。以上两项措施出格是第1项能够有效减轻坯料阴阳面水平。而预防坯料阴阳面产生的最重要一点是提高坯料出炉速度,尤其是冬季铸造时,取料操作人员应提前启动取料车,炉门提起后,在加热工指挥下,迅速夹起坯料(10s以内),以削减坯料理论温差;其次,陆续出炉时,在工艺划定加热功夫领域内,适当耽搁保温功夫,确？？
？拷排髁狭衔赂丛,再出炉铸造。

4、结论

(1)难变形钛合金的出产过程易产生开裂、心部粗晶、细晶亮带、显著变形流线和阴阳面等多种铸造缺点,：ρ现,需引起技术、出产、质量等有关人员高度器重。

(2)难变形钛合金所述5种铸造缺点产生的重要原因别离总结如下:资料自身合金化水平高、塑性差,小规格棒材降温快、未实时倒棱、掉头铸造;单相区晶粒细化不够、加热温度低、变形抗力大,锻透性差、心部易温升;总变形量大、坯料内外温差大、变形不均匀;坯料理论降温快、流动性差、拔长方式单一;坯料出炉慢、理论温度不均。

(3)可采取以下措施预防难变形钛合金铸造缺点:塑性差、易开裂钛合金包棉陆续铸造、提升操作水平,小规格棒材内裂实时倒棱、多道次甩圆拔长、实时掉头;对于心部粗晶,增长单相区晶粒细化水平、棱面转换六方拔长,铸造打扁方及打四方、倒八方交替进行;对于细晶亮带,可削减每火次镦拔次数、降低坯料内外温差、节制变形均匀;对于显著变形流线,棱面转换打四方拔长;对于阴阳面,提逾越炉速度、削减坯料理论温差等,从而不休提升难变形钛合金的铸造能力和质量水平。

参考文件:

[1]徐全斌,刘诗园. 国外航空航天领域钛及钛合金商标及利用[J].世界有色金属,2022,37(16):96-99.

 Xu Q B, Liu S Y. Grades of titanium and titanium alloys devel- oped in western countries and their applications in the aerospace Industry[J]. World Nonferrous Metals,2022,37(16):96- 99.

[2]陈京生,孙葆森,安康. 钛合金在刀兵设备上的利用[J]. 刀兵设备工程学报,2020,41(12):14-20.

 Chen J S, Sun B S, An K. Titanium alloys for ordnance equipment applications[J]. Journal of Ordnance Equipment Engineering, 2020,41(12):14-20.

 [3]李永华,张文旭,陈小龙,等. 海洋工程用钛合金钻研与应 用近况[J]. 钛工业进展,2022,39(1):43-48.

 Li Y H, Zhang W X, Chen X L, et al. Research and application status of titanium alloys for marine engineering[J]. Titanium In- dustry Progress,2022,39(1):43-48.

[4]孙建刚,宋德军. 国内外石油、天然气用钛合金钻研及利用 概况[J]. 资料开发与利用,2019,34(6):96-102.

 Sun J G, Song D J. Research and application of titanium alloys for petroleum and natural gas at home and abroad[J]. Development and Application of Materials,2019,34(6):96-102.

[5]王运锋,何蕾,郭薇. 医用钛合金的钻研及利用近况[J]. 钛工业进展,2015,32(1):1-6.

 Wang Y F, He L, Guo W. Research and application of medical ti- tanium alloy[J]. Titanium Industry Progress,2015,32(1): 1-6.

[6]张利军,郭凯,张晨辉,等. 钛合金常见铸造缺点及预防 [J]. 金属加工:热加工,2014,65(11):80-82.

Zhang L J, Guo K, Zhang C H, et al. Common defects and pro- tective measure to the titanium forging[J]. MW Metal Forming, 2014,65(11):80-82.

[7]王绍灼,李燕,王芬,等. 钛合金铸造的开裂及预防[J/ OL].热加工工艺.https://doi.org/10.14158/j.cnki.1001- 3814.20212532.

Wang S Z, Li Y, Wang F, et al. Cracking and prevention of tita- nium alloy forging[J/OL].Hot Working Technology.https:// doi.org/10.14158/j.cnki.1001-3814.20212532.

[8]沙爱学,李兴无,曾卫东,等. 钛合金β区加热保温功夫的 钻研[J]. 航空资料学报,2010,30(4):8-11.

 Sha A X, Li X W, Zeng W D, et al. Study on holding time of β zone heating of titanium alloy[J].Journal of Aeronautical Mate- rials,2010,30(4):8-11.

 [9]马济民,贺金宇,庞克昌,等. 钛铸锭和铸造[M]. 北京: 冶金工业出版社,2012.

 Ma J M, He J Y, Pang K C, et al. Titanium Ingot and Forging [M].Beijing:Metallurgical Industry Press,2012.

 [10]黄旭,朱知寿,王红红. 先进航空钛合金资料与利用[M]. 北京:国防工业出版社,2012.

 Huang X, Zhu Z S, Wang H H.Advanced Aeronautical Titanium Alloys and Applications[M].Beijing:National Defense Indus- try Press,2012.

[11]刘富强. 钛合金常见铸造缺点及预防战术[J]. 黑龙江科技 信息,2016,20(3):28.

 Liu X W. Common defects and protective measure to titanium forg- ing[J].Heilongjiang Science and Technology Information, 2016,20(3):28.

 [12]王德勇,莫安军,杨立新,等. TA15钛合金大型锻件“中心 亮线”组织缺点形成及克制措施[J]. 锻压技术,2022,47 (2):25-29.

 Wang D Y, Mo A J, Yang L X, et al. Formation and control measures on microstructure defect of “center bright line”for TA15 titanium alloy large forgings[J].Forging & Stamping Technolo- gy,2022,47(2):25-29.
