一、钛合金资料的出产

钛及钛合金是由海绵钛或海绵抬价合金元素熔炼铸成钛锭，
，，用塑性加工步骤将铸锭制成各类加工材(板材、棒材、管材、丝材、型材和锻件等)，
，，不仅使金属钛有了便于使用的状态，
，，并且改善了组织，
，，从而提高了机能。也可用铸造和粉末冶金等步骤制成各类状态零部件。通常加工材的机能要比粉末冶金制品或铸件的机能好，
，，但也能够选取热等静压处置技术改善机能，
，，粉末冶金工艺却能出产出熔炼工艺难以出产的合金，
，，如颗粒加强合金。

   钛加工材出产工艺流程见图

二、钛合金的组织与机能

   钛合金按组织分类只有三种类型,即a型、(a+β)型和β型。其中c型和β型钛合金加热、冷却后晶型不变,唯有在含肯定领域合金元素的(a+β)型钛合金,加热温度高于相变温度(7B),急剧冷却时β相拥有马氏体转变,其转变起头温度用Ms、暗示。由于加热温度分歧,冷却速度分歧,会获得各类分歧的显微组织,因而拥有分歧的力学机能。这一点很重要,使用钛合金出产各类设备、零部件时,如有热影响,必须思考合金中相转变问题。

合金加热、冷却过程的组织和力学机能变动举例如下:

1、TC4钛棒（Ti6AL-4V）合金

TC4合金加热到1020℃C,合金高温显微组织为单相B组成是固溶体。当以分歧冷却速度,如水中淬火、空气中冷却和随炉冷却时,获得的显微组织见图：：：

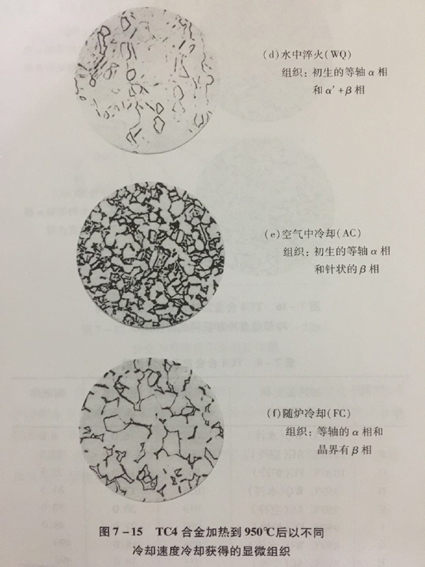

   与上述情况一样,当加热到950℃和850℃时,分歧冷却速度冷却后所获得的显微组织如图：：：

   TC4合金加热到1020℃、950℃和850℃后,以分歧冷却速度冷却,其室温力学机能见表：：：

2、TA15钛棒(Ti-6.5A1-1Mo_lv_2zr)合金

TA15合金加热到1010℃和950℃，
，，以分歧冷却速度，
，，如水中淬火、空气中冷却和随炉冷却，
，，获得的显微组织如图：：：

TA15合金加热到1010℃帆和950℃后，
，，以分歧冷却速度冷却，
，，其室温力学机能见表

    钛合金的强化热处置兼有钢和铝合金的强化热处置特点。 钛合金强化热处置重要用于α+β型和β型钛合金。β型钛合金的强化属于固溶强化, 加热时的β相在冷却过程中不形成马氏体, 时效时是靠平衡相弥散散布强化。 而α+β型钛合金的强化机制取决于淬火马氏体α' (或亚稳β相) 。 通常淬火后,合金获得α'+β或α+α'+β组织,时效时α不变,α'和β相产生转变,α' 分化为α+β,原淬火时的针状组织隐没。淬火β相分化为α+β。
