钛合金由于拥有耐侵蚀性好
、、耐高温
、、比强度高档一系列利益，宽泛利用于航空航天领域，是现代飞机和发起机的重要结构资料之一，重要用于制作航空发起机中的重要零部件和飞机机体结构件[1-3]。。。为了满足新型飞机和先进航空发起机的设计需要，世界列国竞相研制工作温度可达600℃及以上的高温钛合金。。。目前，国外投入使用的典型高温钛合金有美国的Ti–1100合金
、、英国的IMI834合金以及俄罗斯的BT36和BT41合金等，国内科研院地点600℃高温钛合金方面发展了大量钻研[4-7]，自主研发的高温钛合金有Ti–55
、、Ti60
、、Ti600
、、Ti150等[8-11]。。。

Ti150合金离心叶轮锻件研制过程中存在组织机能不均匀
、、锻件力学机能离散性较大等问题，严重制约了资料的利用，降低了发起机的安全靠得住性。。。锻件的显微组织
、、机能不均匀不仅与等温铸造工艺有关，还与原资料组织均匀性有关，若原资料组织不均匀及工艺设计不合理，不均匀组织保留至锻件中，会进一步影响锻件的质量不变性。。。文中针对自主研发的Ti150合金离心叶轮锻件研制过程中存在的问题，钻研了Ti150合金棒材改锻（反复镦拔）工艺对组织
、、机能的影响，以期为该合金锻件研制出产提供借鉴。。。

1
、、原工艺分析

原资料来自宝钛集团有限公司出产的Φ230mm规格Ti150合金棒材，用于制作棒材的铸锭选取真空自耗电弧炉熔炼3次，最后1次熔炼不变阶段的压力不大于5Pa。。。棒材化学成分如表1所示。。。利用金相法测得该合金的α+β/β转变温度为1042℃。。。原资料低倍组织为模：В缤1所示，高倍组织的等轴初生α球化不显著，再结晶不充分，初生α相为长条状，体积分数约为80%，如图2所示。。。

表1Ti150合金棒材的化学成分

Tab.1ChemicalcomponentsofTi150alloybar（wt.%）

Ti150合金离心叶轮锻件图以及取样地位如图3所示，锻件外径最大尺寸为377mm，高度为128mm，未注公差为±1mm，拔模斜度为7°，其余未注圆角半径为5mm。。。

锻件原工艺如下：：棒材下料（Φ230mm×180mm）→两端机加倒角R20mm→等温模锻（坯料加热温度1002℃，终锻温度≥850℃，模具加热温度900℃，铸造速度3~0.1mm/s）→锻件心部机加Φ38mm通孔→热处置（1017℃×4h固溶后油冷，700℃×3h时效后空冷）→粗加工→超声波探伤→组织机能测试。。。

锻件低倍组织如图4a所示，高倍金相组织如图4b所示，由图4可知，锻件低倍未见缺点及清澈晶，出现花腔纹特点，流线根基沿外廓散布，部门变形强烈，这种特点容易带来机能上的差距。。。高倍金相显微组织为典型双态组织，初生α体积分数约15%，如图4b所示。。。锻件按HB/Z37[12]要求，选取水浸法超声波探伤，当量平底孔为Φ0.8mm，锻件检测了局未见单显，其探伤杂波水平为Φ0.8mm–(?12dB)（即选取Φ0.8mm的平底孔进行超声波探伤，杂波噪音分贝为-12dB），低波损失≤6dB。。。

统计学中用变异系数δ?CV?暗示一组有关数据的离散水平[13]，文中通过对锻件分歧地位的力学机能进行统计，分析锻件机能指标δ?CV?值，各地位机能指标如表2所示。。。目前航空类锻件科研课题要求锻件机能指标δ?CV?值均小于3%，由表2可知，图3中的1#
、、2#
、、3#
、、4#地位伸长率
、、断面收缩率指标的变异系数δ?CV?不切合要求，别的1#地位抗拉强度富足量仅有5MPa；Ti150合金离心叶轮锻件抗拉强度
、、屈服强度指标的变异系数δ?CV?值小于3%，伸长率指标的δ?CV?值为5.18%，断面收缩率指标的δ?CV?值高达8.51%，锻件力学机能的均匀性需提升。。。

表2各地位机能指标

Tab.2Performanceindexofeachlocation

选取三维制图软件成立了坯料及模拥有限元模型，如图5所示，并通过Deform数值仿照软件对坯料成形进行数值仿照分析。。。将坯料视为塑性资料，模具视为刚性资料，选取四边形单元对坯料进行网格划分，仿照有关参数如下：：坯料温度为1002℃，模具加热温度为900℃，坯料网格数为30000，剪切摩擦因数为0.3，热互换系数为5kW/(m??K)，铸造速度从3mm/s逐步减小至0.1mm/s，锻件最终应变散布如图6所示。。。由图6可知，锻件应变散布不均匀，锻件上端及下端面变形较。。。Ρ湓0.2左右，而心部及外侧区域应变为0.67~1.3，变形不均匀且存在小应变区域，达不到再结晶的前提，导致原资料低倍不均匀的组织保留到锻件中，从而使锻件分歧区域的机能测试了局差距较大。。。

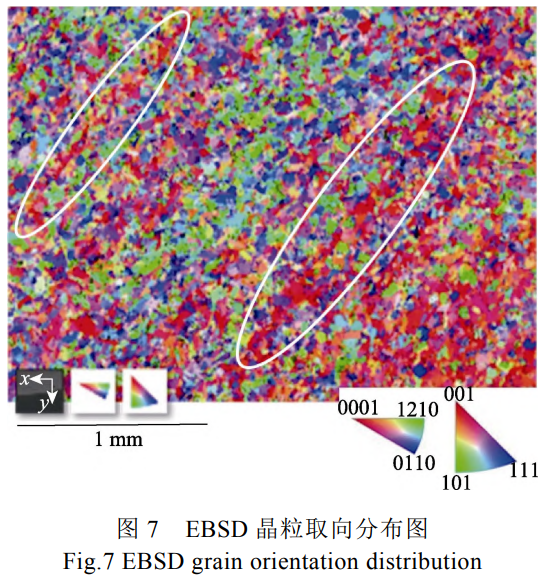

由于Ti150合金锻件部门区域在模锻成形过程中变形量较。。。Я２蝗菀灼扑椴俳峋В蚨Ａ袅嗽柿衔⒅梗缤7中的白色椭圆区域（电子背散射衍射EBSD测试取样地位为图3中的5#地位）所示，这类织构类型属于显微组织的择优取向。。。

2
、、工艺优化

相变
、、再结晶和热变形等成分会影响钛合金织构的形成和演变[14]，而钛合金织构会使部门趋于单晶个性，使锻件在断裂韧性
、、塑性等机能方面阐发出各向异性，单一类型织构处易萌生裂纹，导致锻件提前失效，因而锻件铸造工艺必须思考织构的存在和解除步骤。。。文中锻件的显微组织择优取向织构可通过改锻增大变形方式改善，从而获得均匀藐小
、、晶粒取向混乱的等轴组织。。。大量文件资料批注[15-18]，晶粒细化重要产生在棒材开坯和改锻过程，可通过对温度和变形量进行节制，从而影响合金的静态和动态再结晶过程。。。为了改善锻件组织均匀性并解除锻件中的微织构，需对棒材进行多个方向镦拔，增大变形量，提高变形畸变能，达到动态再结晶细化晶粒的主张。。。

优化后的铸造工艺如下：：下料（Φ230mm×185mm）→端面机加倒角R20mm→棒材改锻〔加热温度1002℃，进行拔长
、、倒棱
、、平头并滚圆至直径Φ(170±5)mm×(335±15)mm，后再镦粗至坯料高度H=185mm，终锻温度≥850℃，反复上述工序3次，最后进行整形〕→中央坯机加（Φ210mm×195mm）→等温模锻（坯料加热温度1002℃，终锻温度≥850℃，模具加热温度900℃，铸造速度3~0.1mm/s）→锻件心部机加直径Φ(38±1)mm的通孔→热处置（1017℃×4h固溶后油冷，700℃×3h时效后空冷）→机加工→超声波探伤→组织机能测试。。。

棒材在两相区经过3次反复镦拔改锻后，经金相检测，其低倍
、、高倍组织照片如图8a和8b所示，低倍为模：В弑蹲橹戎岢跎料嗲蚧虾茫俳峋С浞郑跎撂寤质40%。。。

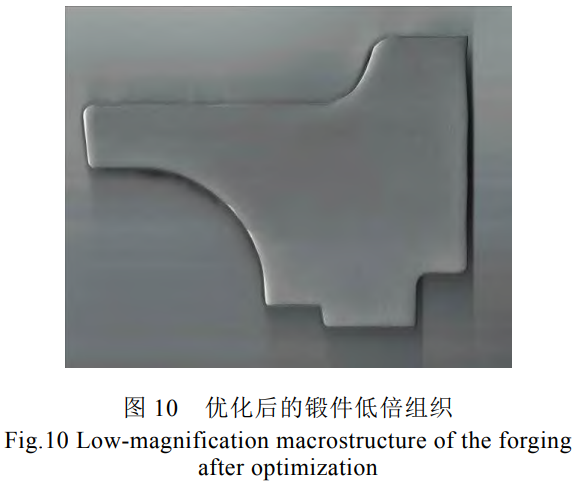

选取优化工艺出产的Ti150离心叶轮盘锻件实物如图9所示，低倍测试了局如图10所示，图3中取样地位1#
、、4#
、、5#区域的高倍组织照片如图11所示，对应的电子背散射衍射EBSD晶粒取向散布如图12所示。。。图3中取样地位1#
、、2#
、、3#
、、4#区域的室温力学机能测试
、、600℃高温力学机能测试了局别离见表3-4。。。图10-12批注，通过反复镦拔的改锻方式，能够有效解除原资猜中的微织构，使锻件低倍组织均匀，分歧区域高倍组织初生α相的体积分数均节制在15%左右。。。

由表3可知，锻件室温拉伸的抗拉强度
、、屈服强度
、、伸长率及断面收缩率等指标的变异系数δ?CV?值别离为1.13%
、、0.68%
、、2.91%
、、2.51%。。。与优化前相比，变异系数δ?CV?值大幅度降低，Ti150钛合金离心叶轮锻件分歧部位机能差距大及1#区域强度富足量偏低的问题得到了改善。。。

选取优化工艺出产的Ti150合金离心叶轮锻件，按HB/Z37要求，选取水浸法进行超声波探伤，当量平底孔选用Φ0.8mm时，锻件检测了局未见单显，其探伤杂波水平为0.8mm-(?21dB)，低波损失≤6dB，与工艺优化前相比，杂波降低了9dB。。。杂波水平的凹凸与资料显微组织亲昵有关，杂波是组织不均匀的反映[19]，由此可知，Ti150合金原资料改锻对锻件组织均匀性有较大的改善作用。。。

表3室温拉伸机能

Tab.3Tensilepropertyatroomtemperature

表4600℃高温拉伸机能

Tab.4Tensilepropertyat600℃hightemperature

3
、、结论

选取两相区改锻（反复镦拔）+等温锻规划出产的Ti150钛合金离心叶轮锻件力学机能优异，各部位力学机能均满足要求，且室温拉伸机能
、、高温拉伸机能均拥有较大的阔气量，锻件分歧区域的抗拉强度
、、屈服强度
、、伸长率及断面收缩率等指标的变异系数δ?CV?值均小于3%。。。

改锻（反复镦拔）有利于解除Ti150钛合金原资猜中的微织构，可改善锻件组织均匀性，达到降低探伤杂波的主张。。。

参考文件References

[1] BOYER R R. An Overview on the Use of Titanium in the Aerospace Industry[J]. Materials Science and Engineering A, 1996, 213(1): 103-114.

[2] 郭举乐，田永武. 600 ℃高温钛合金的钻研进展 [J]. 铸造技术，2020, 41 (9): 894-896. GUO Ju-le, TIAN Yong-wu. Research and Development of 600 ℃ High Temperature Titanium Alloys [J]. Foundry Technology, 2020, 41 (9): 894-896.

[3] 田永武，朱乐乐，李伟东，等。。。高温钛合金的利用及发展 [J]. 热加工工艺，2020, 49 (8): 17-20. TIAN Yong-wu, ZHU Le-le, LI Wei-dong, et al. Application and Development of High Temperature Titanium Alloys [J]. Hot Working Technology, 2020, 49 (8): 17-20.

[4] 叶勇，王金彦。。。钛合金的利用近况及加工技术发展概况 [J]. 资料导报，2012, 26 (S2): 360-363. YE Yong, WANG Jin-yan. An Overview on Application Status and Processing Technology Development of Titanium Alloy [J]. Materials Review, 2012, 26 (S2): 360-363.

[5] 蔡建明，曹春晓。。。新一代 600 ℃高温钛合金资料的合金设计及利用瞻望 [J]. 航空资料学报，2014, 34 (4): 27-36. CAI Jian-ming, CAO Chun-xiao. Alloy Design and Application Expectation of a New Generation 600 ℃ High Temperature Titanium Alloy [J]. Journal of Aeronautical Materials, 2014, 34 (4): 27-36.

[6] 王清江，刘建荣，杨锐。。。高温钛合金的近况与远景 [J]. 航空资料学报，2014, 34 (4): 1-26. WANG Qing-jiang, LIU Jian-rong, YANG Rui. High Temperature Titanium Alloys Status and Perspective [J]. Journal of Aeronautical Materials, 2014, 34 (4): 1-26.

[7] 曾立英，赵永庆，洪权，等. 600 ℃高温钛合金的研发 [J]. 钛工业进展，2012, 29 (5): 1-5. ZENG Li-ying, ZHAO Yong-qing, HONG Quan, et al. Research and Development of High Temperature Titanium Alloys at 600 ℃[J]. Titanium Industry Progress, 2012, 29 (5): 1-5.

[8] 王涛，郭鸿镇，张永强，等。。。热锻温度对 TG6 高温钛合金显微组织和力学机能的影响 [J]. 金属学报，2010, 46 (8): 913-920. WANG Tao, GUO Hong-zhen, ZHANG Yong-qiang, et al. Effects of Hot Forging Temperature on Microstructure and Mechanical Property of TG6 High Temperature Titanium Alloy [J]. Acta Metallurgica Sinica, 2010, 46 (8): 913-920.

[9] 郝孟一，蔡建明，杜娟。。。热处置对 BT36 高温钛合金组织及机能的影响 [J]. 航空资料学报，2003, 23 (2): 14-17. HAO Meng-yi, CAI Jian-ming, DU Juan. The Effect of Heat Treatment on Microstructure and Properties of BT36 High Temperature Alloy [J]. Journal of Aeronautical Materials, 2003, 23 (2): 14-17.

[10] 朱绍祥，刘建荣，王青江，等。。。高温钛合金 Ti-60 与 IMI834 的 β 晶粒长大法规 [J]. 金属热处置，2007, 32 (11): 11-14. ZHU Shao-xiang, LIU Jian-rong, WANG Qing-jiang, et al. Growth Behavior of β-Phase Grain in Ti-60 and IMI834 Titanium Super Alloys [J]. Heat Treatment of Metals, 2007, 32 (11): 11-14.

[11] 张雪敏，陈秉刚，李。。。。。。固溶温度对 Ti150 合金棒材组织及力学机能的影响 [J]. 钛工业进展，2019, 36 (3): 31-34. ZHANG Xue-min, CHEN Bing-gang, LI Wei, et al. Effect of Solution Temperature on Microstructures and Mechanical Properties of Ti150 Alloy Bar [J]. Titanium Industry Progress, 2019, 36 (3): 31-34.

[12] HB Z37-1982, 变形钛合金圆饼及盘件超声波检验注明书 [S].

[13] 贾利军。。。变异系数 (CV%) 在产品物理检验中的利用 [J]. 人造纤维，1993 (5): 28-29. JIA Li-jun. The Application of Coefficient of Variation (CV%) in Product Physical Test [J]. China Civil Engineering Journal, 1993 (5): 28-29.

[14] 张慧儒。。。钛合金织构国内外钻研近况 [J]. 昭通化工，2011, 39 (11): 30-32. ZHANG Hui-ru. Study Situation of Titanium Alloys Texture at Home and Abroad [J]. Guangzhou Chemical Industry, 2011, 39 (11): 30-32.

[15] 王欢，赵永庆，辛社伟，等。。。高强韧钛合金热加工技术与显微组织 [J]. 航空资料学报，2018, 38 (4): 56-63. WANG Huan, ZHAO Yong-qing, XIN She-wei, et al. Review Thermomechanical Processing and Microstructure of High Strength-Toughness Titanium Alloy [J]. Journal of Aeronautical Materials, 2018, 38 (4): 56-63.

[16] 张行。。。篮昃蹒鳎。。。钛合金模锻工艺的钻研进展 [J]. 资料导报，2007, 21 (11): 95-98. ZHANG Xing-jian, LYU Hong-jun, WANG Qi, et al. Research Progress in Die Forging Technology of Titanium Alloy [J]. Materials Review, 2007, 21 (11): 95-98.

[17] 董洪波，王热潮，曹春晓。。。变形工艺对 TC11 钛合金超塑性的影响 [J]. 资料热处置学报，2009, 30 (6): 111-115. DONG Hong-bo, WANG Gao-chao, CAO Chun-xiao. Effect of Deformation Process on Superplasticity of TC11 Titanium Alloy [J]. Transactions of Materials and Heat Treatment, 2009, 30 (6): 111-115.

[18] 冯朝辉，唐志今，郝树本。。。钛合金铸造工艺的近况与发展 [J]. 金属成形工艺，1998 (3): 46-47. FENG Zhao-hui, TANG Zhi-jin, HAO Shu-ben. Development and Present Situation about Forging Technology of Titanium Alloys [J]. Metal Forming Technology, 1998 (3): 46-47.

[19] 胡宗式。。。钛合金超声探伤中杂波与组织的关系 [J]. 钛工业进展，2002, 19 (6): 31-34. HU Zong-shi. The Relationship Between Clutter and Microstructure In the Ultrasonic Flaw Detection of Titanium Alloy [J]. Titanium Industry Progress, 2002, 19 (6): 31-34.

（注，原文标题：：Ti150合金离心叶轮锻件工艺优化）
