1、、、引言

现代航空发起机对推重比、、、热效能和寿命提出了更高要求[1,2]。作为发起机的关键构件，，，叶片的理论质量和力学机能直接影响发起机的运行效能与安全性。钻研批注，，，委顿是叶片失效的重要大局，，，占零部件故障比例超过50%[3]，，，同时理论粗糙度由10.16μm降低到0.76μm可使涡轮泵效能提升2.5%[4]。由此可见,理论个性对整体机能拥有显著影响。因而，，，实现叶片理论质量与力学机能的同步提升对航空发起机拥有重要意思。

TC17钛合金因其高比强度、、、良好的高温机能和优良的委顿个性,被宽泛利用于航空发起机的压气机盘和叶片等关键部件,是目前利用最广的高机能钛合金之一[5-7]。付航等[8]对比了TC4、、、TC11与TC17三种钛合金制成的叶片并进行了力学机能分析，，，了局批注TC17在高温前提下机能尤为优异，，，在550°C时抗拉强度可达约1180MPa,蠕变变形率小于0.2%,委顿寿命较其他型号提高约15%。只管如此,传统的理论改性步骤(机械抛光、、、喷丸、、、激光等)在改善理论质量与同时强化力学机能方面时时难以两全[9-11],这限度了它们在高机能叶片中的利用推广。超声空化的次级效应拥有扭转资料理论微纳结构的能力[12-15],并且空化喷丸技术能够改善零件理论状态并耽搁委顿寿命[16]。Soyama和Korsunsky综述了空化喷丸和其他理论喷丸方式,其重要的结论是空化喷丸后的理论质量优于其他喷丸方式[17]。叶林征等[18]对AZ31B镁合金的超声空化改性试验也证实了空化作用在理论强化与晶粒细化上的有效性。综上,超声空化改性具备实现理论质量和力学机能协同提升的潜力。

Chuai等的钻研揭示了微磨粒可能显著推进空化效应[19],而Fu等进一步发现,超声空化与微磨粒的协同作用较单一超声空化可引发更为剧烈的理论微纳结构变动[20]。葛江勤团队的钻研成就批注超声空化效应能够对固体颗粒有效疏导[21]。Chen等[22]则从流体域角度启程,钻研了超声空化作用下气泡演化对微磨粒的影响,了局批注微磨粒在空化过程中可能获得动能。在气泡塌陷过程中形成的微射流与冲击波可驱动微米级磨粒对资料理论产生冲击与切削,从而实现理论微纳结构的有效重构,进而调控资料的理论机能。相较于传统改性伎俩,该技术具备无接触加工、、、适应复杂描摹、、、绿色环保等优势,尤其符合于航空发起机钛合金叶片的复杂理论改性需要。由此可见,超声空化微磨粒协同改性不仅在机理上拥有钻研价值,也在利用层面展示出辽阔远景。

基于此,本文构建了空化气泡非均质成核速度预测模型,并成立了思考微磨粒扰动效应的空泡演变模型。在此基础上,搭建了超声空化微磨粒协同改性试验平台,发展了空泡云高速摄影与TC17钛合金理论改性试验。通过理论建模与尝试钻研结合,揭示超声空化微磨粒协同作用下的气泡演化法规与理论改性机理,为实现TC17钛合金叶片理论质量与力学机能的协同提升提供系统的理论支持与尝试凭据。

2、、、理论模型构建

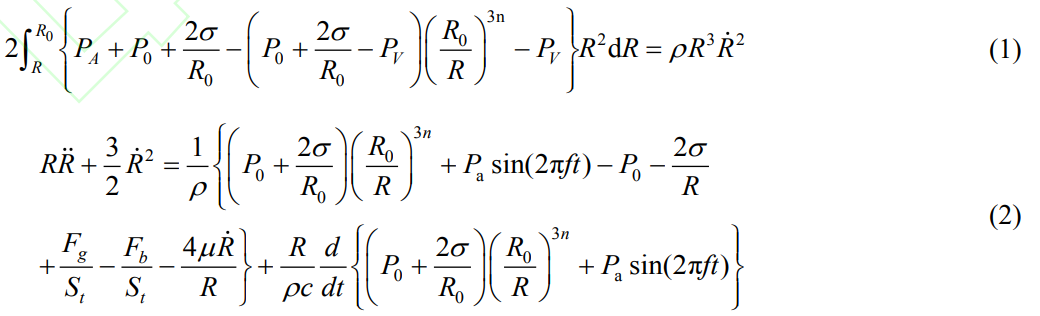

超声空化强度和理论改性成效亲昵有关[23],自Rayleigh在梦想不成压缩流体中成立球形空泡动力学模型以来, Plesset又进一步引入气泡内部气体效应,并思考理论张力与液体黏性,发展形成了经典的R-P方程。该方程已成为描述超声空化过程的主题理论模型。超声空化可视为气泡壁面的径向活动过程,其动力学行为由气泡内外压差及能量守恒所决定,可由节制方程(1)暗示。

在不成压缩流体域内,基于等温状态方程,气泡内为梦想气体,同时引入绝热前提下的能量耗散、、、黏性损耗及声辐射阻尼,构建了气泡球心固定的径向活动球形空化气泡模型。模型还结合了重力与浮力对气泡动力学的影响，，，R为空泡半径，，， R 0 为初始空泡半径(6μm), R ˙和 R ¨别离是速度和加快度,则该模型可暗示为方程(2)所示。

P 0 是液体的静压(1.013×10^5Pa), σ是理论张力(0.076N/m), n是空泡中气体多方指数(1),  μ是液体粘度(0.001kg/(m·s)), ρ是液体密度(1000 kg/m3),  S t 是功夫t处的气泡理论积, c是液体中的声速(1497m/s), f是超声波频率,  P a 是声压幅值(1.3×10^5Pa)。超声空化微磨粒流体内,空泡溃灭的次级效应导致微磨粒加快,这些移动的微磨；；嵋鹆魈逖沽Τ〉娜哦,从而影响单个空化气泡的动态演变。在雷诺数下限中,流体力学中的Navier-Stokes方程能够简化为Stokes方程。

其中, P暗示流体中的压力,  μ是流体的动态粘度, v是流体的速度场。当半径为 α的粒子在粘性流体中以速度U移动时,流体在距粒子中心距离l点处的压力散布表白式为式(4)。

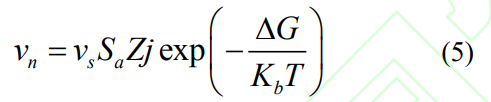

思考到模型探索微磨粒扰动对于空泡演变的影响和方程的现实意思,  cos θ取1,  P ∞ 可忽略？？Ｋ伎记叭说淖暄薪岷媳咀暄兄惺褂玫目帕＞尴,确定微磨粒的速度领域为20-70m/s[20]。在超声波作用下,微磨？？？勺魑莸姆蔷食珊宋坏,显著降低气泡形成的能垒,从而推进空泡天生。微磨粒诱导的成核行为可通过经典非均质成核理论模型(式5)描述。

v s 为位点特异性成核速度,界说为每单元理论积颗粒的成核位点数,基于成核概率的均匀理论性质如果,其被以为是不变的, Z是Zeldovich因子,j是分子附着到核的速度,  K b 是玻尔兹曼常数, T是绝对温度,  ΔG是节制理论成核的能垒,  S a 为每升空化域中微磨粒的总理论积,成核率能够用来推算微磨粒对成核的影响。对于非均质成核,  ΔG通；；嵊捎诖嬖谕獠拷缑,如微磨粒的理论而降低。在非均质成核中,微磨粒提供的理论降低了气泡形成的能量阻碍,非均质成核的临界功由方程(6)给出。

Δp是成核时的压力差,即超声波导致的部门压力降和液体的饱和蒸汽压之间的差值。其中,  f (θ) 为非均质成核修改因子,用于定量描述微磨粒理论润湿性对气泡成核能垒的降低效应。  θ是气泡在微磨粒理论上的静态接触角,它能够用来推算非均质成核因子 f (θ) ,这个因子由方程(7)界说[24]。

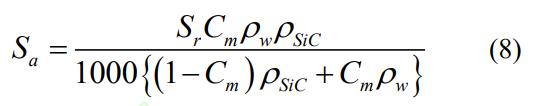

f (θ) 反映了微磨粒理论的成核效能,它减小了临界自由能,从而降低了成核所需的能量。接触角越小,微磨粒理论促成核的效能越高。在现实超声空化微磨粒系统中,成核位点数量不仅取决于单个颗粒的理论性质,还与系统中微磨粒的总理论积亲昵有关？？Ｋ伎嫉轿⒛チＡ＞渡⒉家淹üす饬６纫遣獾,其比理论积 S r 可用于表征单元质量磨粒所提供的有效成核理论积。因而,对成核模型中的总理论积 S a 进行修改,如公式(8)所示。

鉴于尝试中所使用微磨粒为统一资料,其理化性质及理论个性差距可忽略不计,在如果各磨粒成核行为拥有统计一致性的前提下,对成核参数进行等效归并处置,从而将模型(5)简化为:

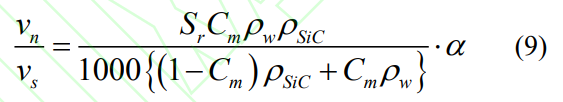

非均质成核速度 v n 与位点特定成核速度 v s 的比率可用来评估微磨粒对空化效应的影响水平,弱影响量综合于系数a(取值为1)。

3、、、试验

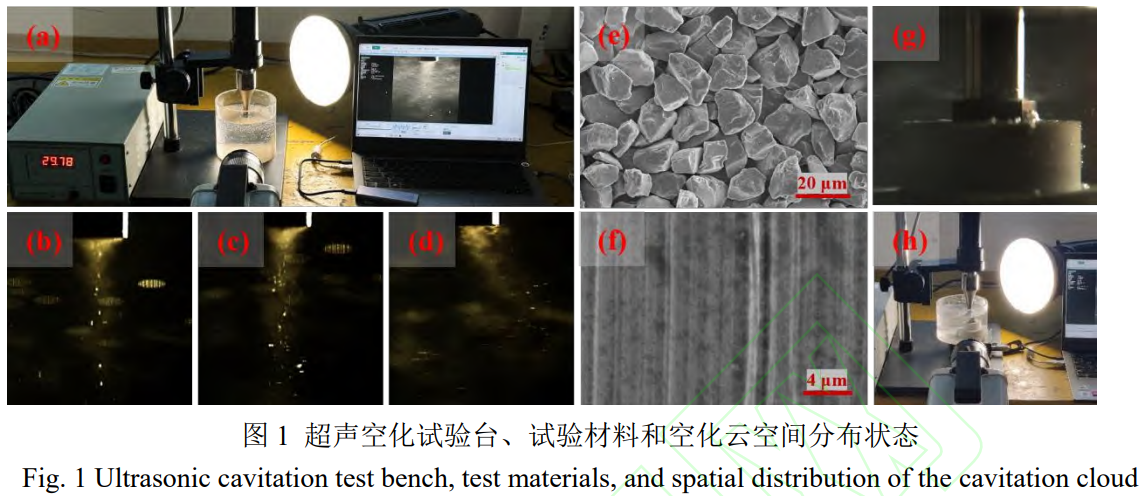

搭建了高速摄影前提下的超声空化试验平台(图1a),蕴含带有频率追踪的超声波产生器、、、换能器、、、变幅杆及高速摄影系统。高速摄影系统由PHOTRON高速摄影机、、、FF 100F2.8CA-Dreamer Macro 2全画幅微距镜头及LED-150T聚光灯组成,尝试过程中帧率维持为6400Hz,以满足对超声空化过程中气泡云演化与活动特点的功夫分辨需要。在此基础上,成立了超声空化改性试验平台(图1h),增设精度0.01μm的光学起落平台及3D打印专用夹具,实现样品的高精度定位与改性节制。资料微观表征显示,碳化硅微磨粒(图1e)呈棱角状且理论粗糙,有利于加强空化诱导的理论改性及非均质成核, TC17钛合金理论(图1f)保留前序加工痕！！

发展了空泡云高速摄影观测试验和TC17钛合金的超声空化微磨粒改性试验,超声波功率设定为600W,辐照功夫设定为20 min,靶距设定为0.25 mm,微磨粒粒径和质量分数别离为13.4μm和0.5 wt%,选用20kHz、、、30kHz和40kHz的超声频率对TC17钛合金进行理论改性。选取LEXTOLS5000激光共聚焦显微镜、、、SCTMC-DHV-1000显微硬度仪和DS-21L立式X射线应力仪对TC17钛合金原始样品进行理论粗糙度、、、显微硬度和残存应力测试。原始样品理论粗糙度为2.01μm，，，显微硬度375.9Hv，，，残存应力-249.3MPa，，，为后续改性成效评估提供基准。在试验部门中，，，微磨粒粒径与质量分数均维持恒定(13.4μm，，，0.5 wt%)，，，以作为受控变量，，，仅调查超声频率变动对协同改性成效的影响。

4、、、了局和会商

4.1空泡演变与非均质成核

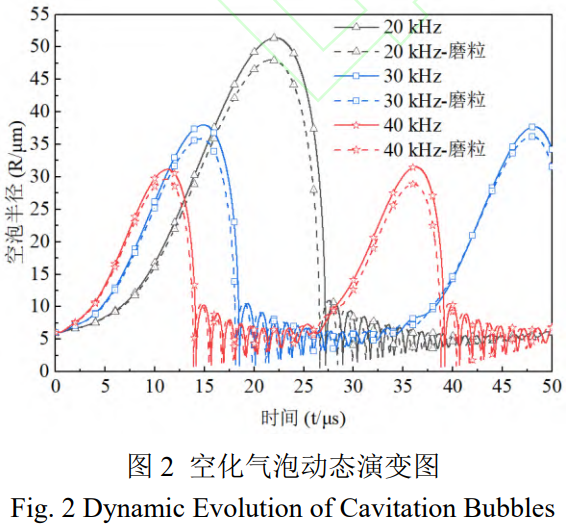

对空泡演变数学模型进行数值求解，，，了局如图2所示？？？张菖蛘凸炭墒游芰慷鸭锥，，，其膨胀半径与最终塌陷开释的能量亲昵有关。在无微磨粒前提下，，，20kHz、、、30kHz和40kHz激励下的最大空泡半径别离为51.36μm、、、37.96μm和31.48μm，，，出现出与超声频率成反比的法规。在引入微磨粒的流体域中，，，相应频率下的最大空泡半径别离减小至47.98μm、、、36.19μm和29.59μm。这批注微磨粒活动所引发的部门压力扰动克制了空泡的动态膨胀过程，，，从而减弱了单个气泡在溃灭时的能量开释。

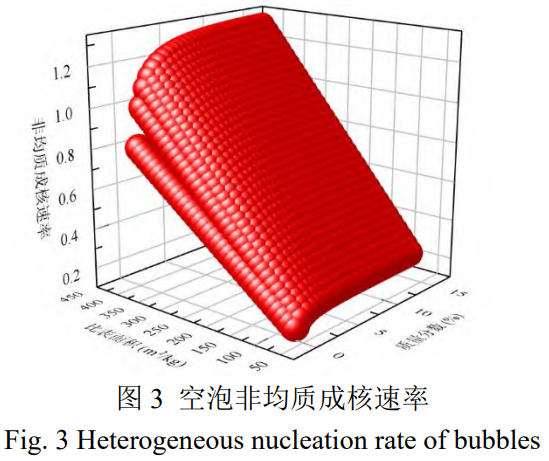

进一步分析超声空化微磨粒流体域内的成核行为，，，对改进后的数学模型进行求解，，，了局如图3所示。图3所示了局为基于非均质成核理论模型的参数分析，，，用于定性揭示微磨粒质量分数和比理论积对空泡成核速度的影响趋向。推算了局批注，，，空泡非均质成核速度与微磨粒比理论积呈正有关。随着微磨粒质量分数的增长，，，成核速度阐发出“急剧上升-逐步平缓”的趋向。这意味着微磨粒不仅通过增长成核位点显著提升了空化泡密度，，，也在更高质量分数下阐发出饱和效应，，，从而决定了空化域内空化强度与散布特点的演化法规。微磨粒流体域内微磨粒直接影响空泡最大半径和空泡密度，，，决定了微射流冲击强度与磨粒加快能力，，，从而节制理论改性质量。

4.2理论质量与微观描摹分析

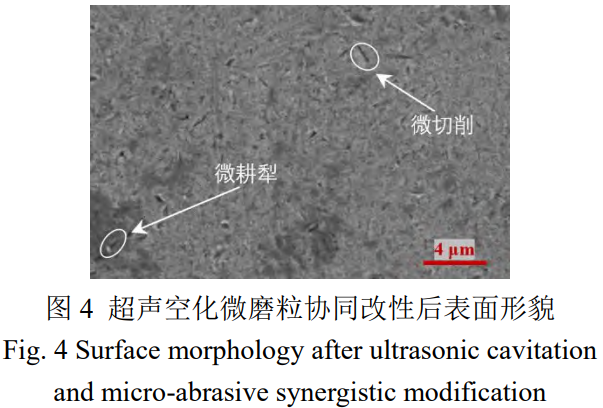

超声空化微磨粒协同改性后，，，使用SEM3200扫描电子显微镜观察试样理论(图4),资料理论出现出典型的微切削与微耕犁特点。这些微观结构源于空泡溃灭所产生的微射流和冲击波对微磨粒的加快作用，，，微磨粒在高速作用下对理论进行切削、、、耕犁并在表层产生部门塑性变形，，，从而形成均匀散布的沟槽与塑性流动痕！！Ｕ庑┪⒐勖枘〔唤龇从沉死砺圩柿先コ胫毓沟鸟詈瞎，，，也为理论粗糙度降低、、、组织细化和残存应力调控提供了凭据。

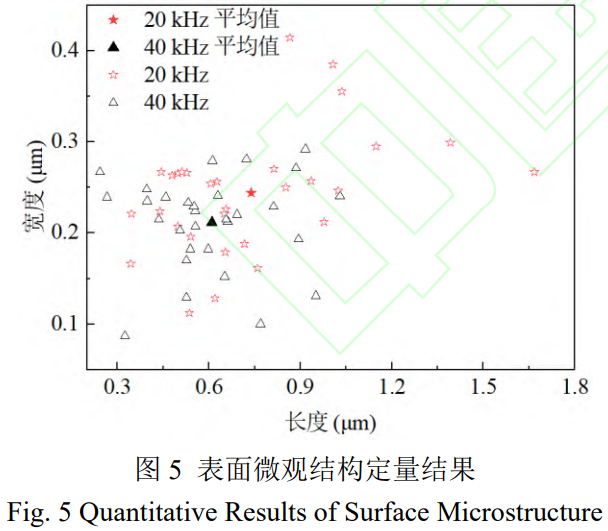

为进一步揭示超声空化-微磨粒协同改性对理论描摹的影响，，，对20kHz和40kHz前提下TC17钛合金理论微观结构进行了定量化分析。具体步骤为:在每个试样理论随机拔取30个特点点，，，利用Image软件对其长度与宽度进行丈量，，，了局如图5所示。在20kHz前提下，，，理论特点的均匀长度与宽度别离为0.74μm和0.24μm，，，在40kHz前提下，，，均匀值别离为0.61μm和0.21μm。

对比两种前提下(20kHz和40kHz)获得的特点尺寸，，，长宽比(L/W)别离为3.08和2.90，，，整体靠近3。进一步选取能量指标E=LxW表征理论冲击能量，，，了局别离为0.18和0.13，，，提升约38.5%。这一差距批注低频前提下气泡塌陷驱动磨粒的冲击效应更强，，，因而形成的理论特点更大，，，冲击能量更高。

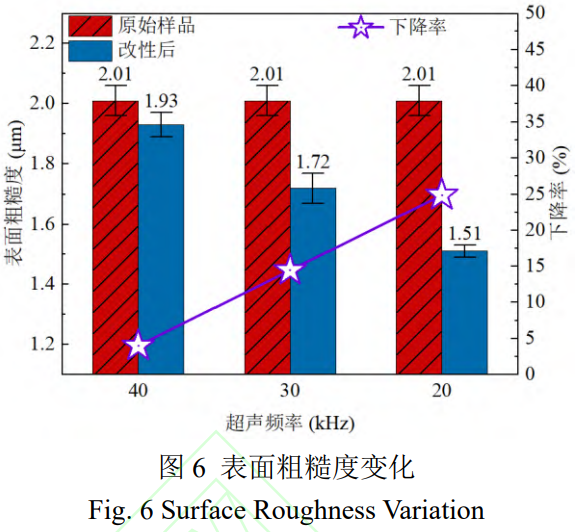

理论粗糙度是评价零件理论质量的关键指标。对TC17钛合金在20、、、30与40kHz三种超声频率下经超声空化微磨粒协同改性后的理论粗糙度进行比力，，，改性后粗糙度别离降至1.51μm、、、1.72μm和1.93μm(初始样品为2.01μm)，，，对应粗糙度的相对降低约为24.9%、、、14.4%与4.0%，，，如图6所示。以理论粗糙度改善幅度作为改性效能的表征，，，在一样改性功夫、、、超声功率和微磨粒参数下，，，20kHz前提下粗糙度降低0.50μm，，，而40kHz仅降低0.09μm，，，前者约为后者的5.6倍，，，低频激励可能在一样工艺输入前提下实现更高比例的有效理论平坦化，，，反映出其更高的空化能量利用效能。由此可见，，，频率降低理论粗糙度改善幅度加强，，，批注低频激励下对微尺度理论平坦化的累积效应更显著。

4.3力学机能与金相组织演化

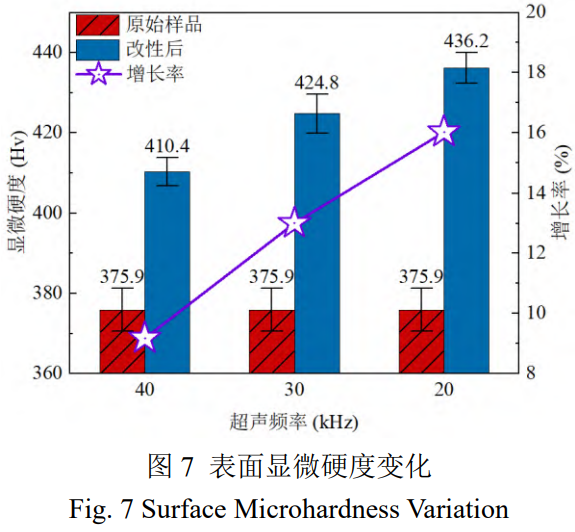

显微硬度(Hv)是评估改性对资料表层力学强化成效的重要指标。改性后在20、、、30与40kHz前提下的均匀显微硬度别离为436.2Hv、、、424.8Hv与410.4Hv(原始样品375.9Hv)，，，对应显微硬度的相对提升约为16.0%、、、13.0%与9.2%，，，如图7所示。显微硬度的显著提高可归因于空化磨粒耦合作用下的多重强化机理:表层产生高密度塑性变形与位错孪生/堆积、、、晶粒细化以及引入显著的残存压应力，，，这些成分共同提高了资料对位错活动的故障能力，，，进而提升显微硬度。依照霍尔-佩奇关系，，，晶粒尺寸的减小将导致显微硬度增长,本钻研中观测到的显微硬度增长与下文的晶粒细化了局一致。

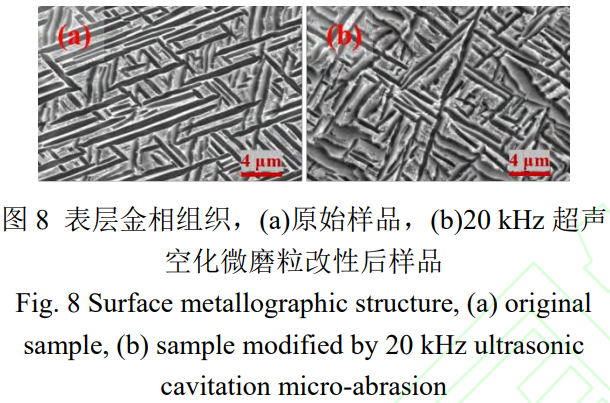

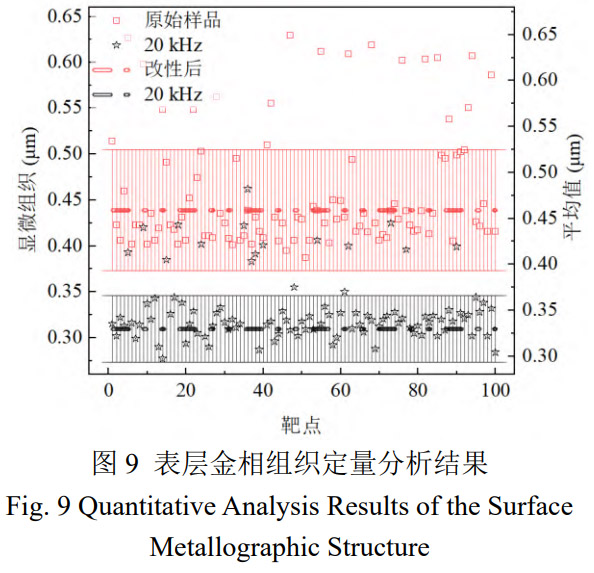

为量化改性对显微组织的影响，，，对原始样品与20kHz改性样品进行金相观测，，，如图8所示。两种工况别离随机拔取100个测点丈量组织特点宽度，，，了局如图9所示。统计分析批注:原始TC17的组织尺寸重要集中在0.4-0.6μm，，，均匀值为0.46μm，，，经20kHz超声空化微磨粒改性后，，，组织尺寸集中在0.3-0.4μm，，，均匀值降至0.33μm，，，均匀缩小约28.3%，，，并且散布更为集中。细化效应注明空化塌陷诱发的微射流与磨粒冲击不仅去除了理论粗糙峰，，，还在表层引发强烈的应变，，，从而实现组织均匀化与细化。

残存压应力是耽搁委顿寿命的关键有利参数，，，本钻研中改性后样品在20、、、30、、、40kHz与微磨粒协同改性下的残存应力别离为-583.5MPa、、、-554.2MPa、、、-530.1MPa，，，最高提升134.1%，，，如图10所示。残存压应力的显著提升可归因于空化-磨粒冲击在表层引入大规模塑性变形，，，产生体积缩应变与箍应力效应，，，并通过表层-基体的受约束回复产成长时程的压残存，，，应力场对裂纹萌生与扩大拥有克制作用，，，从而有利于耽搁委顿寿命。

综上所述，，，超声空化-微磨粒协同改性的强化与理论平坦化效应均阐发出显著的频率依赖性，，，其中低频(20kHz)前提下改性成效最优？？？张荻ρХ治雠，，，低频激励触发的气泡塌陷开释出更高的冲击能量，，，部门塑性变形区更大，，，从而推进晶粒细化、、、显微硬度提升及残存压应力加强。同时，，，微磨粒在高速射流与冲击波的驱动下形成微切削与耕犁效应,推动表层组织细化与力学机能加强。高速摄影尝试了局与动力学解析高度一致(图1b-d):20 kHz前提下空泡云荟萃性和指向性最强,在30kHz时,空泡云散布趋于发散,40kHz时则阐发出在空化域内漂移、、、形成圆锥扇面式扩散特点,指向性显著减弱。这种由频率诱导的空泡云荟萃性与指向性差距,使得空化塌陷能量在空间和功夫上出现出分歧的有效利用方式,从而导致宏观理论改性效能的显著非线性响应。在超声空化-微磨粒协同系统中,空泡塌陷产生的微射流与冲击波为微磨粒提供瞬时高能加快，，，使其活动状态显著区别于单纯流场驱动前提。尤其在低频超声激励下，，，空化云出现出更强的荟萃性与指向性，，，有效提高了微磨粒参加冲击的空间集中度和有效作用概率。上述了局共同揭示，，，低频激励更易形成能量集中且可控的空化作用，，，因而在理论粗糙度改善与力学机能强化方面均拥有优势，，，为钛合金理论改性工艺的优化设计提供了坚实的尝试与理论凭据。

5、、、结论

本钻研萦绕超声空化微磨粒协同改性TC17钛合金的机理与试验发展了系统钻研，，，了局批注，，，空化效应重要通过加快并调控微磨粒的活动行为参加理论改性过程，，，且在低频超声激励前提下，，，空泡云指向性加强，，，微磨粒冲击越发集中和高效，，，从而实现更优的理论质量与力学机能提升。重要结论如下:

(1)构建了思考微磨粒扰动效应的空泡演化模型和非均质成核速度预测模型。了局批注，，，微磨粒通过提供额外成核位点并引入部门压力扰动，，，可能显著提升空化泡密度，，，同时克制单泡膨胀，，，从而扭转空化过程的能量开释特点。

(2)高速摄影试验了局验证了模型预测。20kHz前提下空泡云荟萃性和指向性最强，，，而随频率升高，，，空泡云逐步发散并在40kHz下形成圆锥扇面扩散状态，，，能量集中性显著减弱。

(3)超声空化微磨粒协同作用在理论形成微切削与微耕犁特点，，，显著改善了理论粗糙度，，，并诱导晶粒细化和残存压应力堆集。在20kHz前提下，，，理论粗糙度降低24.9%，，，显微硬度提升16.0%，，，残存压应力加强134.1%，，，金相组织均匀细化约28.3%，，，阐发出最优的理论质量与力学机能协同提升成效。

(4)随频率降低，，，改性强化效应与空化塌陷磨粒冲击能量逐步加强(提升38.5%)，，，批注低频工况更有利于表层强化与理论均匀化，，，频率选择是影响改性成效的关键工艺参数。

钻研揭示了超声空与微磨粒协同作用下的多尺度耦合机理，，，为航空发起机钛合金叶片理论改性工艺优化提供了理论支持与尝试凭据。

参考文件

[1] Liu W,Xu G,Gu X,et al. Experimental analysis and thermodynamic modeling for multilevel heat exchange system with multifluid in aero  engines[J].Energy,2025,315:134373.

[2] Aygun H, Erkara S, Turan O. Comprehensive exergo- sustainability analysis for a next generation aero engine[J]. Energy, 2022, 239:122364.

[3] Gupta A, Bennett C J, Sun W. Fatigue response of selective laser melted Ti-6Al-4V bracket: an experimental study[J]. Procedia Structural Integrity,2021,31:15-21.

[4] Fu Y, Gao H, Wang X, et al. Machining the Integral Impeller and Blish of Aero-Engines: A Review of Surface Finishing and Strengthening Technologies[J]. Chinese Journal of Mechanical Engineering,2017,30(3):528-543.

[5] Li Q, Cai J, Chen L, et al. High-temperature deformation behavior and microstructural evolution of TC17 alloy[J]. Materials Today Communications,2024,40:109383.

[6]Ding M C, Zhang Y L, Lu H T. Fatigue life prediction of TC17 titanium alloy based on micro scratch[J]. International Journal of Fatigue,2020,139:105793.

[7]Zhang C, Xing P, Li Z, et al. Combustion Behavior and Microstructure of TC17 Titanium Alloy under Oxygen-Enriched Atmosphere[J].Metals,2023,13(6):1020.

[8]付航,甘世旭.钛合金在航空发起机压气机叶片中的利用及力学机能分析[J].中国机械，，，2025(11):15-18.

[9]杨高慢,范增华,张翔,等.钛合金管内理论的化学辅助磁性剪切增稠抛光尝试钻研[J].中国机械工程,2025.

[10]尹衍恒，，，赵朕，，，李庆，，，等.陆续激光抛光钛合金理论的磨损机能钻研[J].理论技术，，，2025，，，54(1):218-227.

[11]潘玉良，，，蔡晋，，，孟庆勋，，，等.TC17合金超声喷丸强化应力场与描摹分析[J].航空精密制作技术,2025,61(4):4-8.

[12]叶林征，，，祝锡晶，，，王建青.近壁声空泡溃灭微射流冲击流固耦合模型及蚀坑反演分析[J].爆炸与冲击,2019,39(6):23-34.

[13]李祚庥，，，祝锡晶，，，郭千瑜，，，等.超声珩磨光整加工技术钻研综述[J].电加工与模具,2025(4):1-12.

[14]孙毅，，，祝利豪，，，毛亚郎，，，等.近球壁射流空泡溃灭对渺小颗粒破碎成效的影响[J].中国机械工程,2020,31(24):2910-2917,2923.

[15]叶林征，，，祝锡晶.功率超声珩磨磨削区空泡溃灭微射流冲击个性及试验钻研[J].机械工程学报,2020,56(12):115.

[16]罗健鑫，，，王彦菊，，，崔敏超，，，等.空化水喷丸理论改性技术钻研进展综述[J].航空制作技术，，，2024,67(9):51-61.

[17] Soyama H, Korsunsky A M. A critical comparative review of cavitation peening and other surface peening methods[J]. Journal of Materials Processing Technology, 2022, 305:117586.

[18] Ye L,Zhu X,He Y,et al. Surface strengthening and grain refinement of AZ31B magnesium alloy by ultrasonic cavitation modification[J]. Chinese Journal of Aeronautics, 2021, 34(4): 508-517.

[19] Chuai S, Ye L, Zhu X, et al. Theoretical and experimental study on micron-sized SiC micro-abrasives regulating ultrasonic cavitation intensity[J]. Spectrochimica Acta Part A:Molecular and Biomolecular Spectroscopy,2025,330:125686.

[20] Fu Y, Zhu X, Wang J, et al. Investigation of impact load and erosion behaviors on Ti-Ta alloy surface through the synergistic effect of ultrasonic cavitation and micro-abrasive particles[J]. Journal of Materials Research and Technology,2023,26:3893-3904.

[21]李琛，，，袁牧，，，许庆铎，，，等.超声空化对轻微流道中固体颗粒的活动个性钻研[J].机械工程学报,2022,58(23):218-226.

[22] Chen X, Xu S, Ignacio Ahuir-Torres J,等.Acceleration mechanism of abrasive particle in ultrasonic polishing under synergistic physical vibration and cavitation: Numerical study[J].Ultrasonics Sonochemistry,2023,101:106713.

[23] Chuai S, Zhu X, Ye L, et al. Study on the mechanism of ultrasonic cavitation effect on the surface properties enhancement of TC17 titanium alloy[J]. ULTRASONICS SONOCHEMISTRY,2024,108:106957.

[24] Zhao B, Zhang L, Wu M, et al. Heterogeneous nucleation of embedded droplets in the Zn-15Bi immiscible alloy studied by nanocalorimetry[J]. Thermochimica Acta,2023,720:179420.

（注，，，原文标题：超声空化微磨粒协同改性TC17钛合金理论个性钻研_啜世达）
