1、媒介
随着世界人丁的急剧增长，，，社会经济的高速发展，，，全球资源欠缺的景象已经出现，，，如淡水资源、能源资源的欠缺成为全球经济持续发展的阻碍，，，因而人们提出了开发海洋资源，，，并将成为本世纪重大钻研课题？？？⒑Ｑ笫紫纫谱鞲骼喙ぞ咦魑⒌募苛，，，为此主张需制作有关机械设备：：Ｑ蠛吐降胤制，，，海水与海洋大气中含有氯化物和硫化物，，，对机械装置资料侵蚀作用很大，，，面对深：：Ｋ淖炒笱沽，，，需要设备结构强度高，，，不然会出现失效。故海洋设备构件，，，出格是在大深度海水中作业的构件，，，需要选用比强度高，，，比韧性好、耐海水侵蚀的资料加工制作"，，，做合金刚好拥有这些利益，，，是一种天生的海洋工程资料。近几十年来，，，钛材在海水淡化"、海洋调查与教生用的深潜器"、海洋石泊开采中平台与钻具器件”、核电站与海洋温差发电设备”等方面有了很好的利用。实际已证实钛材在海洋工程中的利用，，，充分展示其优异的综合机能。本文就我国多年来自行开发与研仿的几种海洋工程用钛合金一Ti31、Ti75，，，Ti80，，，TC4资料的种类、规格与海洋工程环境的适应性、机械加工时的可成形性、可焊接性以及利用情况，，，作一简要叙述。为我国海洋工程设备结构设计进材提供靠得住的信息。
2、四种钛合金性质与海洋工程环境的适应性
2.1 Ti31、Ti75、Ti80、TC4合金的物理、力学机能
在设备结构设计中，，，资料的物理与力学机能是根基的设计资料，，，表1、表2列举了Ti31、Ti75、Ti80、TC4四种合金资料的物理和力学机能。
表1 Ti31、Ti75、Ti80、TC4合金的物理机能
| 机能名称 | 试验温度℃ | 数据 | |||
| Ti31 | Ti75 | Ti80 | TC4 | ||
| 密度( g/cm3 ) | 室温 | 4.5 | 4.53 | 4.49 | 4.45 |
| α+β/ 相变点（℃） | 940~960 | 920~930 | 970~990 | 980~1000 | |
| 电阻率（Ω.mm2/m） | 室湿 | 1.2 | 1.3 | 1.7 | 1.6 |
| 线膨胀系数（×10-6/℃） | 0~100 | 11.00 | 10.13 | 8.8 | |
| 弹性模量（×105/MPa） | 室温 | 1.08 | 1.10 | 1.15 | 1.16 |
表2 Ti31、Ti75、Ti80、TC4合金资料的力学机能
| 产品大局 | 规格 mm | 合金商标 | 力学机能 | ||||
| RmMPa | Rp0.2MPa | A% | Z% | AkvKJ/m2 | |||
| 板材 | 4-18 | Ti31 | 635 | 490 | 18 | 35 | 590 |
| 4-20 | Ti75 | 720 | 630 | 13 | 30 | 590 | |
| >20-70 | Ti75 | 700 | 550 | 13 | 25 | 590 | |
| 4-10 | Ti80 | 870 | 820 | 12 | 25 | ||
| > 10-25 | Ti80 | 880 | 785 | 12 | 25 | 590 | |
| > 25-50 | Ti80 | 880 | 785 | 10 | 25 | 590 | |
| 1-10 | TC4 | 860 | 790 | 10 | 30 | ||
| 锻件 | φ50-90 ( 棒） | Ti31 | 590 | 490 | 16 | 35 | 590 |
| φ300-650 × 240（饼 ） | Ti31 | 590 | 490 | 16 | 35 | 590 | |
| φ50-90 ( 棒） | Ti75 | 700 | 630 | 13 | 30 | 590 | |
| φ2200/φ1700 × 300 ( 环） | Ti75 | 700 | 630 | 13 | 30 | 590 | |
| φ870×100 ( 饼） | Ti80 | 900 | 840 | 7 | 16 | 590 | |
| φ100-150 ( 饼） | TC4 | 895 | 825 | 9 | 20 | 340 | |
| 铸件 | Ti75 (ZTi60) | 670 | 590 | 11 | 23 | 530 | |
| ZTC4 | 890 | 820 | 6 | ||||
| 管材 | φ25 × 1.25 | Ti75 | 730 | 630 | 13 | ||
| φ10-15× 1.25 | Ti31 | 635 | 490 | 18 | |||
从表1、2中能够看出，，，这几种钛合金密度小、相变点高、电阻率大、线膨胀系数小、弹性模量只有钢材的一半，，，但拉伸强度高、冲击韧性好。
2.2 几种钛合金耐海洋介质的适应性
钛合金在海洋大气及海水介质中，，，其理论很容易产生致密的氧化钛膜而钝化，，，大大地提高了钛的不变性，，，在海水介质中浸泡，，，其侵蚀速度近于0，，，如表3所示。在低于100℃海水中，，，缝隙侵蚀速度也很低，，，尤其是Ti31合金耐缝隙侵蚀可达180℃(海水)，，，这些特点极度有利于换热器等设备的使用。
表3 Ti31、Ti75、Ti80、TC4合金的耐海水侵蚀机能
| 合金商标 | 侵蚀试验项目 | ||
| 海水浸泡侵蚀率mm/a | 高速流动海水（流量< 8 m/s ) 侵蚀率 mm/a | 应力侵蚀（预制裂纹）KKISCC/KIC | |
| Ti31 | 000001 | 0 | 0.8 |
| Ti75 | 0.00003 | 0 | 0.85 |
| Ti80 | 0.00005 | 0 | 0.75 |
| TC4 | 0.00007 | 0 | 0.70 |
由表3所测得侵蚀数据看，，，上述几种钛合金极度适应海洋介质，，，是良好的海洋工程资料。
3、几种钛合金资料的可成形性与可焊接性
从资料制成机械产品，，，其加工工艺种类繁多，，，其中成形工艺与焊接工艺的利用最为普遍，，，因而资料的可成形性与可焊接性成为资料在产品制作中的重要工艺机能。
3.1 几种钛合金的可成形性与温度一变形塑性图

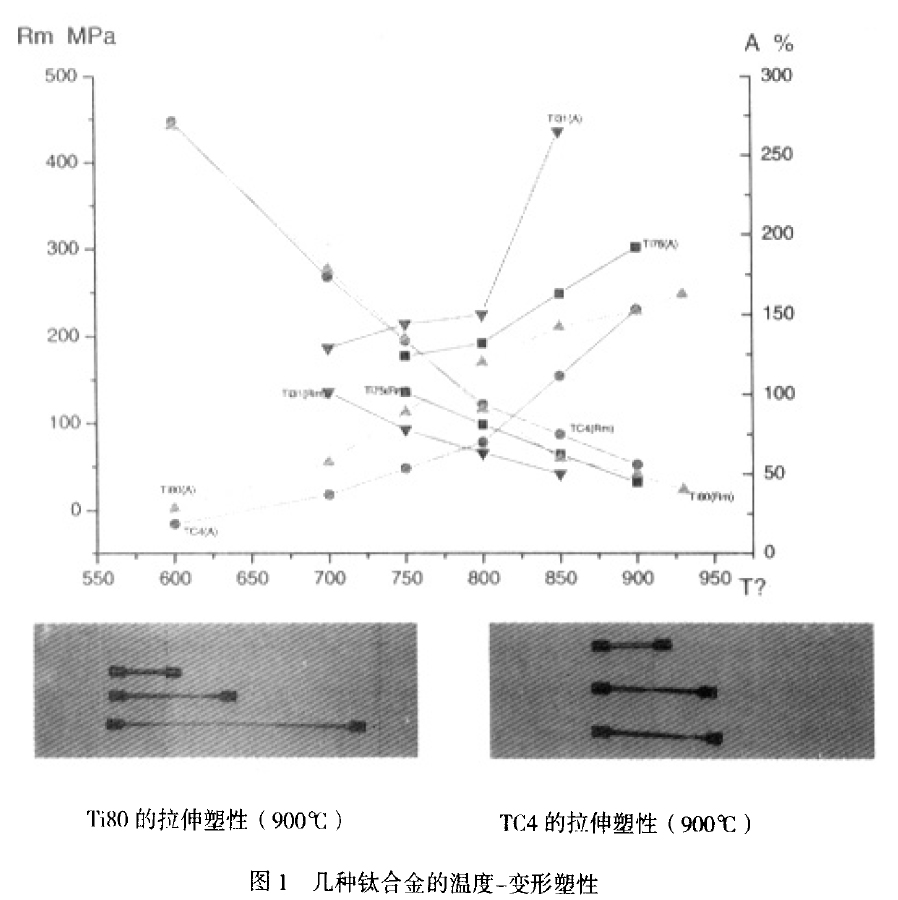

固态金属成形是在外力作用下，，，使金属资料产生预期的塑性变形，，，以获得所需状态尺寸和力学机能的毛坯或零件的加工步骤，，，在机械工业中，，，这种成形工艺重要是铸造和板材冲压，，，成形必须具备根基前提，，，即被成形金属拥有可成形性，，，也就是在受外力作用下，，，可扭转自己的状态而不产生分裂。钛合金与钢、铝、铜合金分歧，，，在室温前提下由于断裂强度与屈服强度差小，，，变形抗力大、塑性低，，，因而成形性较差，，，但是金属资料的成形塑性是与温度有关的，，，钛合金在加热过程中，，，随着温度的升高，，，变形抗力降落，，，而塑性大增。图1是Ti31、Ti75、Ti80、TC4合金的温度一变形塑性图。由该图批注，，，这几种钛合金冷变形机能较差(低于再结晶温度以下成形)，，，但热变形机能好，，，合金随着温度的升高，，，合金中塑性高的β相增多，，，当β相达到50％时，，，在低速变形前提下，，，出现超塑性(图1)，，，成形机能非：：谩
3.2 几种合金的可焊性与焊接接头机能
金属的焊接是机械制作业中最重要的衔接步骤，，，也是造船工业业中最重要最关键的工艺之一，，，因而，，，金属资料焊接性的曲直是致关重要的。所谓金属资料的可焊接性，，，通常指在某种焊接步骤下，，，得到优质焊接接头的能力，，，通常把焊接时的抗裂性和接头的机能作为重要的评价指标。表4列举了Ti31、Ti75、Ti80、TC4合金的抗裂性和焊接接头机能。
表4 Ti31、Ti75 、Ti80、TC4合金的TIG 焊接个性
| 合金商标 | 抗裂性试验（ 巴东法） | 接头件能 | ||
| 基材 | 焊丝 | 挔头强度系数 | 冷弯角≥ ° | |
| Ti31 | Ti31A | 优 | 1 | 100 ( d=4a ) |
| Ti75 | f175A | 优 | 1 | 100 ( d=5a ) |
| Ti80 | Ti80A | 优 | 1 | 90（d=8a) |
| TC4 | 5Al3V | 尚好 | 1 | 100 (d =l6a ) |
从上表中能够看出，，，Ti31、Ti75、Ti80合金钨极氩弧焊，，，焊接抗裂性非：：，，，焊接接头强度与母材一致，，，达到强度系数为1，，，TC4合金的焊接抗裂性比前三种合金稍差。
4、利用事例
4.1 深潜器耐压球壳及构件
在深潜器耐压壳体的利用方面美国发展的比力早，，，如Alvin科研深潜器，，，1973年改建时将耐压壳体换成钛合金(板厚49 mm)，，，包办1964年建造时选取的HYl00高强钢(板厚33.8 mm)，，，下潜深度从2000m增长到3600m，，，它的辅助箱及高压空气容器也选取Ti-6Al-4VELI钛合金建造。1981年和1982年建造的“海崖”号深潜器设备了钛的观察舱和把持舱，，，下潜深度可达6100m。由此也能够看出，，，大深度深潜器的壳体资料发展趋向也是用钛合金，，，我国目前也在用钛合金研制深潜器的耐压舱和浮力球等部件。
4.2 换热器
在海洋工程中．热互换器的利用最宽泛的选取钛合金。俄罗斯自1962年以来各种类型的热互换器建造并成功运行六千多台，，，已经达到了齐全贸易化的水平。我国也成功的使用钛合金出产了多台船用热互换器，，，并成功的运行在船上。
4.3 阀门
船上的泵、阀及管子，，，由于工作介质为海水，，，对资料要求耐海水侵蚀机能好。有的泵，，，工作前提极度恶劣，，，如造水系统的往复式盐水泵，，，介质为高度浓缩的盐水。以前泵内的柱塞、阀、阀座等选取1Crl3不锈钢制作，，，并在理论镀铬。使用功夫不长，，，就锈蚀严重，，，须时时更换。用钛合金更换后不再存在维修问题。
4.4 紧固件
紧固件是机械基础件的重要组成部门，，，俗称”工业之米”，，，在各行各业宽泛利用，，，紧固件蕴含螺钉、螺栓、螺母、垫圈、销、键、挡圈等产品。随着钛合金设备、结构、管系、法兰，，，各型泵、阀等在海洋工程上的宽泛利用，，，钛合金紧固件在海洋工程上的利用也有较大提高，，，出格是在舰船上的利用更为宽泛。如我国某艇通海管道用螺栓已选取Ti80合金和TC4合金，，，螺母选取TA5合金，，，垫片选取TA2。我国近几年引进的多条各型舰船，，，其上面的钛设备用紧固件多数选取钛合金，，，从实船调查发现钛合金紧固件经过几十年的海水浸泡，，，其理论没有产生侵蚀景象。所以选取钛合金紧固件能够解决耐海水侵蚀、异种资料间的电化学侵蚀等问题，，，并可大大提高螺栓的使用寿命、并减轻设备重量，，，
5、结论
钛合金由于比强度高，，，比韧性好、耐海水侵蚀出格是耐海水中的氯离子侵蚀，，，是海洋工程利用中的优良资料，，，又被誉为“海洋金属”，，，应该在海洋工程中大力推广利用。
我国多年来自行开发与研制的Ti31、Ti75、Ti80、TC4四种海洋工程用钛合金资料的物理、力学、耐海水侵蚀机能，，，以及其可成形性、可焊接性极度优良，，，部门资料已经在船上成功利用，，，能够进一步推广。
有关链接
- 2021-12-29 银河99905金属谈钛合金在航天领域的利用需要
- 2021-12-18 半球形TC4钛合金锻件存在的缺点与出产工艺改进步骤
- 2021-11-23 医疗器械用TC4钛板钛棒的研发出产利用全解析
- 2021-11-09 航空航天用TC4钛合金零件加工难点和容易产生的问题
- 2021-11-03 热处置工艺对TC4钛板钛棒钛锻件等钛合金资料组织及机能的影响
- 2021-10-20 源头厂家定制航空TC4钛合金板舰船用TC4钛板
- 2021-10-15 Ti80/TA5/TiB19钛合金资料在船舶建造耐压壳体中的利用特点
- 2021-10-15 银河99905金属热销海洋工程船舶制作用Ti31钛棒
- 2021-10-11 航空用高温钛合金TC4/Ti60/TC17等商标的利用及发展概述
- 2021-10-04 我国TC4钛合金的钻研近况与发展趋向
