Ti80钛合金是我国自行研制的875MPa级耐蚀可焊α+β型结构钛合金 ，， 其名义成分为 Ti-6Al-3Nb-2Zr-1Mo, 在国标中对应的商标为 TA31 [1 - 3] 。。
。其由于优异的冲击韧性 、、、 断裂韧性和耐蚀机能 ，， 以及优良的焊接机能 ，， 现已批量化利用于潜艇和水中刀兵的受力构件 、、、 螺栓 、、、 轴以及耐压壳体等 ，， 在船舶 、、、石油 、、、 化工 、、、 机械等领域拥有辽阔的利用远景。。
。

本文初次发展了海洋工程用超大规格Ti80 钛合金锻坯的工程化制备钻研 ，， 对所研制的超大规 格锻坯在分歧地位 、、、 分歧方向的组织和机能进行分析和评价 ，， 以推动 Ti80 钛合金资料在海洋工程领域的利用 。。
。

1、、、尝试资料

尝试资料为西部超导资料科技股份有限公司经3次真空自耗电弧熔炼的Ti80钛合金铸锭 。。
。 铸锭规格为φ1020 mm, 单重超过 1000 kg, 铸锭实物图如图1所示 ，， 选取金相法测得其相变点为 995 ~1000℃ 。。
。 铸锭经80MN快锻机在相变点以上开坯铸造 ，， 充分破碎铸态组织后 ，， 在相变点以下屡次徹拔变形 ，， 进一步细化晶粒 ，， 最后 ，， 将坯料在α+β两相区铸造成 340mm×1800 mm×2700mm的锻坯 ，， 锻坯单重超过 7500 kg, 锻坯实物图如图 2所示 。。
。

2、、、尝试仪器及步骤

在锻坯头部和尾部门别取 340mm×1750mm×25mm的试样片进行热处置 ，， 热处置制度为965 T/2 h, 冷却方式为空冷 。。
。 热处置后进行低倍组织观察，，同时 ，， 在低倍试样的分歧部位取15 mm×15 mm×25mm 的金相试样 ，， 金相试样取样地位如图3所示。。
。

选取配比为 HF：：：:HN0O3:H2O = 1:3:5的侵蚀液侵蚀后，， 使用 OLYMPUS 立式金相显微镜对显微组织进行观察分析 。。
。 在表层和 1/2 厚度处罚别依照 LT （ 横向 ） 和 ST （ 纵向 ） 方向取样 ，， 依照 GB/T 228.1 —2010进行室温拉伸机能检测 ，， 依照 GB/T 229-2007 进行室温冲击机能检测 ，， 其中 ，， 冲击试样规格为 55mm ×10mm×10mm , 加工成 45°×2mm 的V 型缺口试样 。。
。 利用 ZWICK/15 0 全能拉伸尝试机进行室温拉伸机能测试 ，， 利用 ZWICK/BRA 摆锤冲击尝试机进行冲击机能检测。。
。

3 、、、了局与会商

3.1 铸锭成分均匀性

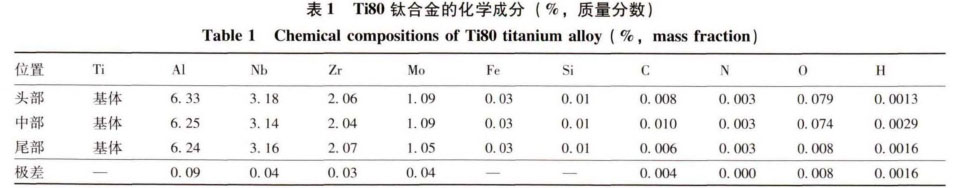

在铸锭的头部 、、、 中部 、、、 尾部 3 个部位取样进行化学成分分析 ，， 成分检测了局如表 1 所示。。
。 由表 1能够看出 ，， Ti80钛合金铸锭的主元素 Al 、、、 Nb 、、、 Zr和 Mo 的极差别离为 900 、、、 400 、、、 300 和 400 ppm, 杂质元素 0 的极差能够节制在 80 ppm, 批注铸锭整体成分均匀性优良。。
。

3.2 锻坯机能不变性

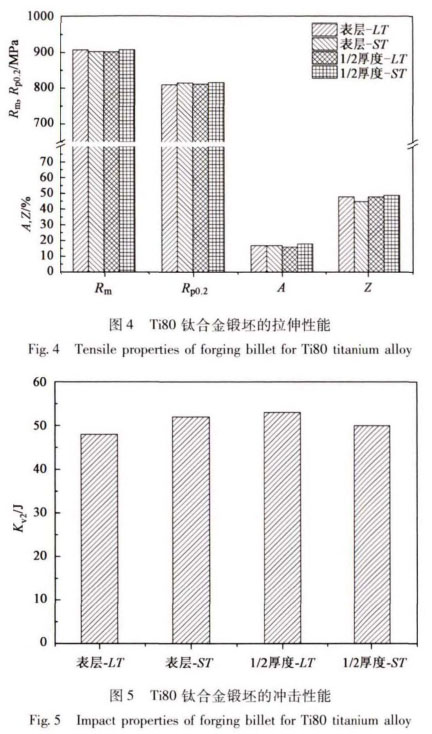

Ti80钛合金锻件锻坯的拉伸机能和冲击机能检测了局如图 4 和图 5 所示 ，， 分歧地位 、、、 分歧方向的抗拉强度心和屈服强度尺妙2误差别离为 6 MPa, 伸长率A 的误差为 2%, 断面收缩率 Z 的误差为 4%, 冲击功 Kv2的误差为5J, 批注 Ti80 钛合金锻坯分歧地位 、、、分歧方向的力学机能差距很小 ，， 拥有优良的机能不变性 。。
。

3.3 锻坯组织均匀性

Ti80钛合金锻坯头部和尾部的低倍组织如图6所示 ，， 由图 6 能够看出 ，， 锻坯头部和尾部的低倍组织均匀一致 ，， 均为均匀的：：：ё橹 。。
。

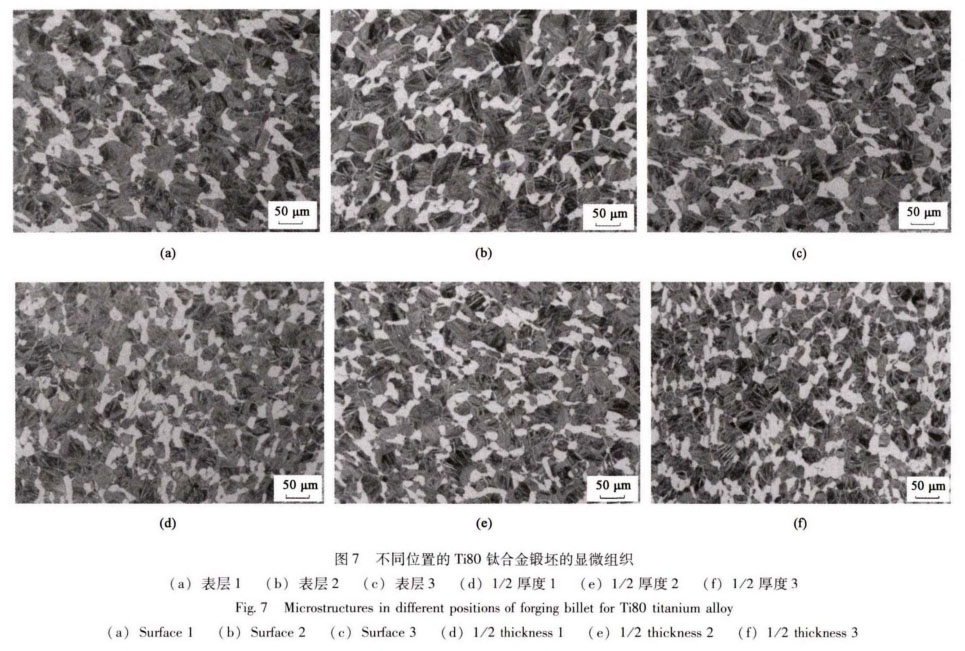

图 7 为 Ti80 钛合金锻坯分歧地位的横向显微组织照片 。。
。 由图 7 能够看出 ，， 锻坯热处置后分歧地位的显微组织根基一致 ，， 均为球状初生α + 片档次生α组成的双态组织 ，， 在转变β基体上散布着初生的等轴和拉长α相 ，， 分歧地位组织均匀性优良 。。
。 均匀散布的片层α相能够有效保障合金拥有优良的冲击韧性 。。
。

4、、、结论

( 1 ) 西部超导公司率先在国内实现了φ1020mm 、、、单重超过11000kg 超大规格的Ti80钛合金铸锭熔炼及单重7500kg 超大规格的 Ti80 钛合金锻坯铸造的能力 。。
。

(2) Ti80 钛合金铸锭分歧部位的成分均匀性优良 ，， 各主元素极差均节制在1000ppm以内。。
。

(3) Ti80 钛合金锻坯分歧地位及方向的力学机能差距极小 ，， 力学机能不变性优良 。。
。 锻坯分歧地位的低倍组织和显微组织均匀一致 ，， 批注锻坯拥有优良的组织均匀性 。。
。

参考文件 ：：：

[1] 赵永庆.我国创新研制的重要船用钛合金及其利用 [J]. 中国资料进展 ，， 2014. 33 (7) ：：： 398 -404.

Zhao Y Q. The new main titanium alloys used for shipbuilding de ?veloped in China and their applications [J]. Materials China,2014, 33 (7) ：：： 398 -404.

[2] 陈军 ，， 赵永庆 ，， 常辉 ，， 等.中国船用钛合金的钻研和发展[J]. 资料导报, 2005, 19 (6) ：：： 67 -70.

Chen J , Zhao Y Q, Chang H , et al. Research and development of titanium alloy for shipbuilding in China [J]. Materials Reports , 2005, 19 (6) : 67 -70.

[3] 曹福辛.载人潜水器资料技术发展示状 [J]. 中国资料进展,2011, 30 (6) : 33 -36.

Cao F X. Development of materials for manned deep-ocean sub ?mersible [ J ] . Materials China, 2011 , 30 (6 ) ：：： 33 — 36.

[4] 文志刚 ，， 王韦琪 ，， 王小翔 ，， 等.热处置温度对 Ti-6Al-3Nb-2Zr-lMo 合金板材显微组织和机能的影响 [J]. 中国有色金属学报 ，， 2010, 20 (1) ：：： 647 - 649.

Wen Z G , Wang W Q, Wang X X , et al. Effect of heat treatmenttemperature on microstructure and properties of Ti-6Al-3Nb-2Zr-1 Mo plate [ J ] . The Chinese Journal of Nonferrous Metals , 2010 ,20 (1) ：：： 647 -649.

[5] 罗锦华 ，， 朱艳丽 ，， 孙小平 ，， 等.热加工及热处置工艺对 Ti80合金棒材组织和机能的影响 [J]. 钛工业进展 ，， 2016, 33(2) : 20-24.

Luo J H , Zhu Y L, Sun X P, et al. Effect of hot working and heattreatment process on microstructure and properties of Ti80 alloy bar[J]. Titanium Industry Progress, 2016, 33 (2) : 20 -24 .

[6] 沙爱学 ，， 李兴无.储俊鹏.等.热处置工艺对 TA15 钛合金冲击机能的影响 [J1- 罕见金属 , 2006, 30 (1) ：：： 26-29.

Sha A X , Li X W, Chu J P, et al. Effect of heat treatment processon impact properties of TA15 titanium [ J ] . Chinese Journal ofRare Metals, 2006, 30 (1 ) ：：： 26 -29.

[7] 张奕 ，， 庾顶峰 ，， 杜予晅 ，， 等.铸造工艺对 Ti-632 1 合金棒材显微组织与力学机能的影响 [J]. 钛工业进展 ，， 2010, 27

(6) : 34 -35.Zhang Y , Yu G F, Du Y X , et al. Effect of forge process on mi ?crostructure and properties of Ti-632 1 alloy bar [J 」 . Titanium In ?dustry Progress , 2010, 27 (6) ：：： 34 -35.

[8] GB/T 228. 1-2010 ，， 金属资料 拉伸试验 第 1 部门 ：：： 室温试验步骤 [S].

GB/T 228. 1 — 2010 , Metallic materials — Tensile testing — Part 1 :Method of test at room temperature [ S] .

[9] GB/T 229 — 2007, 金属资料 夏比摆锤冲击试验步骤 [S].

GB/T 229 — 2007 , Metallic materials — Charpy pendulum impacttest method [ S] .

[10] 马凡蛟 ，， 杜予晅 ，， 陈海生 ，， 等.退火工艺对 Ti80 合金组织与机能的影响 [J]. 金属热处置 ,2012, 37 (4) ； 119-122.

Ma F J, Du Y X , Chen H S, et al. Effect of annealing treatmentprocess on microstructure and properties of Ti80 alloy [ J ] . HeatTreatment of Metals, 2012, 37 (4) : 119 - 122.

[11] 孙志杰 ，， 李士凯 ，， 王洋 ，， 等.退火温度对 Ti80 合金组织及力学机能的影响 [J]. 热加工工艺 ，， 2019, 48 ( 10) ：：： 189 -192.

Sun Z J, Li S K, Wang Y , et al. Effect of annealing treatmenttemperature on microstructure and properties of Ti80 alloy [J ,.Hot Working Technology, 2019 , 48 ( 10 ) ：：： 189 — 192.

[12] 郝晓博 ，， 李渤渤 ，， 刘茵琪 ，， 等. Ti80 合金中厚板沿厚度方向组织与机能的不均匀散布 [J]. 金属热处置 ，， 2019, 44 (2) ：：：50 -53.

Hao X B , Li B B, Liu Y Q , et al. Inhomogeneity distribution ofmicrostructure and properties in thickness direction of Ti80 alloymedium plate [J]. Heat Treatment of Metals , 2019 , 44 ( 2 ) ：：：

50 -53.

[13] 杨治军 ，， 郭爱红 ，， 吴义舟 ，， 等. Ti6321 钛合金退火处置过程中组织演变及其对冲击韧性的影响 [J]. 中国有色金属学报 ，， 2013, 23 (7) : 512 -516.

Yang Z J , Guo A H , Wu Y Z, et al. Microstructure evolution of Ti6321 titanium alloy during annealing treatment and its effect onimpact toughness [ J ] . The Chinese Journal of Nonferrous Metals ,2013, 23 (7) : 512 -516.
