法兰肯（FRANKEN）在叶轮铣削领域堆集了丰硕的加工经验，能够凭据客户的产品类型、资料及叶轮的结构特点，为客户推荐最相宜的加工工艺和刀具规划。

叶轮叶片加工的工艺特点

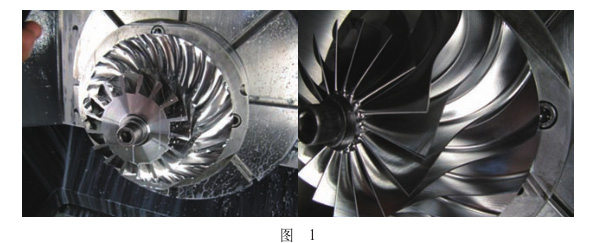

钛合金叶轮是离心压缩机、鼓风机、水轮机、汽轮机及航空发起机等动力机械的主题部件（见图1），其加工技术一向是钻研的焦点。整体叶轮结构复杂， 加工易产生碰撞过问， 传统的铸造成型、脱蜡铸造等难保障叶片、流道以及叶片与轮毂圆角处的加工质量 。

钛合金叶轮叶片加工，选取五轴联动数控机床系统是解决叶轮、叶片、船用螺旋桨、重型发电机转子、汽轮机转子及大型柴油机曲轴等加工的唯一伎俩。它是一种科技含量高、精密度高且专门用于加工复杂曲面的机床，因其具备有效预防过问、可侧铣直纹面及切削状态好等利益，从而提高整体叶轮加工效能和质量。

五轴数控加工对于选取合理的工艺、加工战术和编程提出了更高的要求，因而拥有壮大处置职能的C A M软件（如HYPERMILL、NREC等）是高效、高质量加工叶轮叶片的另一 个重要前提。随着CAM软件的飞速发展，也使得叶轮加工选取新工艺，刀具商发展全新一代刀具成为可能。

一揽子高效加工规划FRANKEN公司近百年的发展中，始终亲昵关注并追踪最新科技，不休发展高机能的铣刀以满足分歧业业客户不休提高的高质量、高精度和高效能的要求。

为适应叶轮叶片这类复杂的五轴加工，FRANKEN公司发展出一系列高机能、高精度的立铣刀、球头铣刀、锥度球头铣刀及环形段落铣刀等专用Turbine刀具，以使客户可能在多轴机床上加工复杂零件，以及有时近乎刻薄的提效要求得以满足。因而公司与软件商Openmind、机床商（如五轴机床ALZMETALL和HERMLE）等缜密合作，FRANKEN可以为叶轮叶片客户获得蕴含最合适刀具、加工参数和编程工艺在内的一揽子高效加工规划（见图2）。

1、叶轮叶片粗铣刀01

相对于铝资料、不锈钢、钛合金及航空发起机行业的镍基合金资料的叶轮加工，对于刀具提出了更高的要求。有鉴于此，FRANKEN推出了Tinox-Cut波刃立铣刀和圆鼻铣刀（高金属去除率）。

（1）刀具的设计特点及利用领域：：：选取强韧的刀具几何角度、特殊槽形与精心研发的特殊涂层及中心内冷等措施，获得较高的进给速度，提高铣刀的寿命。在加工工艺方面，FRANKEN理念为不选取相对高的转速以获得相对高的进给来提高效能，而是偏差于粗加工时低转速、大切深、较大切宽的方式来加工；；；在前提允许的情况下，选取摆线式加工的方式粗加工叶片和叶轮流道。

（2）利用于叶轮铣削对刀路的要求：：：立铣刀开粗必要确保刀具铣削时维持正拖刀角状态，刀轴矢量光顺，没有突变。在欧洲两家驰名的航空发起机公司，TiNox系列粗加工铣刀（见图3）阐发极度成功，获得了客户的认可。

2、叶轮叶片粗铣刀02

Tinox-Cut波刃锥度圆鼻或球头铣刀（专用于狭小区域）如图4所示。

（1）刀具的设计特点及利用领域：：：多职能刀具，3刃设计，粗型断屑槽。适合难切削资料。

（2）利用于叶轮铣削对刀路的要求：：：刀路光顺、中开槽、分层铣和侧铣（见图5）。多种规格的锥度小直径铣刀，可能更多的去除狭小空间、叶根处的余量。尽可能地压缩非 机械伎俩的加工功夫。

3、叶轮叶片精铣刀01——锥度球头铣刀

在钛叶轮叶片精加工中，锥度球头铣刀表演着极度重要的角色，工艺成熟靠得住。

（1）刀具的设计特点及利用领域：：：多职能刀具，3刃设计，精加工几何设计，尤其适合难切削资料，用于所有韧性资料（见图6）。

（2）利用于叶轮铣削对刀路的要求：：：刀路光顺，能够侧铣加工直纹叶片和点铣自由曲面叶片。

4、叶轮叶片精铣刀02——环形段落铣刀

FRNAKEN于2016年正式向全球市场推出了全新的精加工铣刀——环形段落铣刀（亦称鼓形铣刀）。

刀具特点是每把刀的切削区域是个大圆弧段，在曲面加工提供了新的高效加工的可能性，大圆弧段仿照了一把切削直径为6～500mm甚至更大的球头铣刀，可能使用更大步距刀具蹊径，由此，在提高工件理论质量的同时，加工功夫也被显著削减。这些刀具重要用在像涡轮叶片、叶轮叶片、叶盘叶片及轮胎模具的出产上。极度重要的一点，客户的CAM系统必须可能支持，推算环形段落铣刀的几何状态。其中，Hypermill软件（Openmind）和FRNAKEN刀具美满结合，只必要在软件中输入有关刀具外形尺寸就能仿照成刀具外形，这为编程提供极风雅便。当然，其他编程软件如NREC等也可实现有关职能。

在国内某客户的现实利用中，加工曲面零件理论粗糙度值遵循客户要求R a =1.6μm，接刀纹路用手触摸无触感，在转速和进给不变的情况下，用传统球头铣刀a P =0.3mm，a e =2mm，选取环形段落铣刀a P =8mm，a e =0.5mm加工效能提高20倍左右，大大地削减客户加工功夫（见图7、图8）。

FRANKEN以德国公司一贯严谨当真的态度，精密制作的Turbine系列叶轮叶片加工铣刀为客户加工提供了保障。当2017年9月EMO展后，FRANKEN更将推出全新一代的Turbine系列。

“工欲善其事，必先利其器”！FRANKEN公司将为您提供这样的“利器”，成为您的合作同伴。
