目前，
，高温钛合金的开发重要是Ti-Al-Sn-Zr-Mo-Si系合金，
，由于合金中含有较少的β不变元素，
，故称其为近α合金[1]。钛合金拥有一系列的利益，
，例如：：：密度小、、强度高、、耐腐烛、、抗氧化性和使用温度高档[2-3]，
，宽泛利用于航空、、医学和体育器材等领域。Ti60合金是在IMI834合金基础上提高Si元素含量，
，增添Ta元素设计而成的一种新型近α型高温钛合金，
，它是先进航空发起机中高温部件的备选资料[4]。

硅在Ti60合金中的存在方式有两种：：：硅固溶在基体中、、以硅化物的状态析出。Ti60合金为近α型合金，
，A1是钛合金中最为重要的合金化元素，
，为最大限度阐扬A1的固溶强化作用，
，预防因A1过量而引起合金脆化，
，通常需将A1含量节制在6%。高温钛合金的热不变性一向是一个热点的话题，
，钛合金在高温环境下，
，其力学机能显著降低[5]。Ti60合金由于含有较多的Si元素，
，在600℃及以上温度拥有好的蠕变个性和高温抗热个性，
，越来越受到器重[6-8]，
，在体育器材等方面利用宽泛。鉴于此，
，本文以体育器材用的Ti60合金铸件进行等温压缩试验，
，钻研该合金在960～1110℃和应变率0.001～10.0s-1下的资料个性，
，从而分析体育器材用Ti60合金的高温塑性机能和微观组织变动。

1、、尝试资料及步骤

以直径为300mm的体育器材用Ti60钛合金棒料铸件为例，
，其名义成分如表1所示。

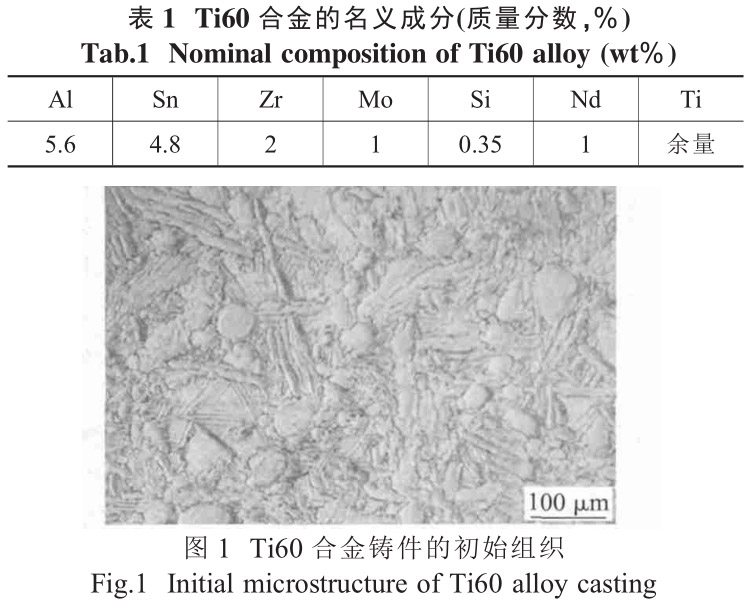

Ti60合金试件的微观组织如图1所示，
，其组织重要由α+β的双相区组成，
，晶粒巨细杂乱无章，
，纵横交错。Ti60合金的β相转变温度为1049℃。试件的热压缩试验在Gleeble-3800试验机上进行，
，设定温度区间960～1110℃，
，变动增量30℃，
，应变率0.001～10.0s-1，
，加热速度5℃/s。

合金试件的装置方向与压缩轴的轴向方向平行，
，通过贴在合金试件中央面上的热电偶来丈量合金试件的温度。试件在每次压缩试验实现后，
，进行急剧淬火处置，
，用光学显微镜DFC320观察合金的组织。

2、、尝试了局及分析

2.1本构方程

合金的本构方程可暗示成

式中：：：σ为流变应力MPa；；；α、、A和n为资料参数；；；Z界说为

式中：：：ε觶为应变率；；；Q为表观活化能；；；R为空气常数；；；T为绝对温度。

由(1)、、(2)可推导得

表观活化能Q表白式为

常数α可由lnε觶和lnσ峰的曲线近似求得，
，如图2所示，
，大体确定α的值，
，在两相区为0.010，
，单相区为0.021。

同样，
，通过绘制lnsinh(ασ)和1/T的曲线可得到合金的表观活化能，
，如图3所示？？？煽闯，
，Ti60合金在两相区和单相区的表观活化能为648、、179kJ/mol，
，造成这种数值差距的原因是分歧相区的变形大局分歧，
，片状α组织的动态球化作用是α+β相区活化能高的原因。

对于β相区的热变形，
，其活化能为179kJ/mol，
，比β-Ti的自扩散稍大，
，原因是合金中溶质原子的扩散作用，
，同时也注明在β相区位错是重要的变形大局。

图4、、5反映了lnZ和lnsinh(ασ)别离在α+β和β相区的关系，
，得到n和A在α+β和β相分辨别为2.47，
，5.04×1025和3.10，
，5.45×1025。

所以能够得到Ti60合金在α+β和β相区的本构方程别离为：：：

2.2合金微观组织

合金的塑性重要由两相区的σ和β的晶粒决定，

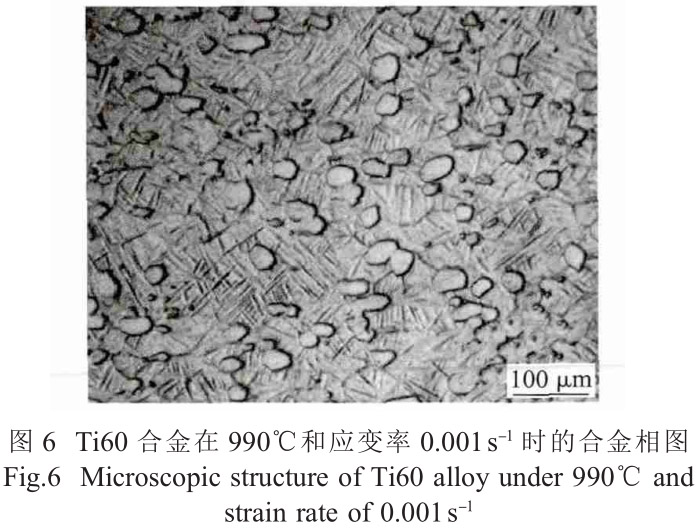

，50∶50的α和β比例是最梦想的情况。图6为变形温度990℃和应变率0.001s-1，
，α相含量为60%时的合金组织相图？？？煽闯，
，晶粒各相称大，
，此时合金的力学机能较好。

图7给出了应变为0.6，
，分歧温度下合金试件的应变率和流动应力的关系曲线？？？芍，
，合金的流动应力随应变率的增大而增大；；；在应变率一按时，
，温度越高，
，合金流动应力越小。

3、、结论

(1)α+β相区和β相区的表观活化能别离为648、、179kJ/mol，
，原因是α+β相区片状α组织的动态球化作用更剧烈。

(2)流动应力随应变率的增大而增大；；；变形温度越高，
，流动应力越小。

参考文件:

[1] 贾蔚菊，
，曾卫东，
，张尧武，
，等 ． 热处置对 Ti60 合金组织及机能的影响 [J]． 中国有色金属学报，
， 2010 ，
， 20(11) ：：： 2136-2141．

[2] 田宏杰，
，郭鸿镇，
，赵张龙，
，等 ． 变形温度对 Ti2AlNb/Ti60 双合金焊接头组织机能的影响 [J]． 热加工工艺，
， 2013 ，
， 42(1) ：：：20-26．

[3] 程 军，
，毛 勇 ．Ti-25Al-14Nb-2Mo-1Fe 合金高温力学机能钻研[J]． 热加工工艺，
， 2012 ，
， 41(22) ：：： 9-12．

[4] 赵 亮，
，刘建荣，
，王清江，
，等 ． 析出相对 Ti60 钛合金蠕变和悠久机能的影响 [J]． 资料钻研学报，
， 2009 ，
， 23(1) ：：： 1-5．

[5] 赵永庆 ． 高温钛合金钻研 [J]． 钛工业进展，
， 2001(1) ：：： 33-39．

[6] Suwarno S．Microstructure and hydrogen storage properties of as-cast and rapidly solidified Ti-rich Ti-V alloys [J].Transactions of Nonferrous Metals Society of China ，
， 2012 ，
， 34(21) ：：： 1831-1838．

[7] 丁蓓蓓，
，李伯龙，
，韩 鹏，
，等 ．Nd 对一种近 α 型高温钛合金热不变性的影响 [J]． 热加工工艺，
， 2011 ，
， 40(18) ：：： 4-7．

[8] 石卫民，
，魏寿庸，
，王鼎春，
，等 ．Ti60 钛合金大棒材的显微组织及力学机能 [J]． 中国有色金属学报，
， 2010 ，
， 20(1) ：：： 75-78．
