Ti80 钛合金是我国自行研制的 875 MPa 级耐蚀可焊 α-β 型结构钛合金，
，，其名义成分为 Ti-6Al-3Nb- 2Zr-1Mo，
，，在国标中对应的商标为 TA31。！Ｆ溆 于优异的冲击韧性、断裂韧性和耐蚀机能，
，，以及优良的焊接机能，
，，现已批量化利用于潜艇和水中刀兵的受力构件、螺栓、轴以及耐压壳体等，
，，在船舶、 石油、化工、机械等领域拥有辽阔的利用远景。！

本文初次发展了海洋工程用超大规格 Ti80 钛合金锻坯的工程化制备钻研，
，，对所研制的超大规 格锻坯在分歧地位、分歧方向的组织和机能进行 分析和评价，
，，以推动 Ti80 钛合金资料在海洋工程 领域的利用。！

1、尝试资料

尝试资料为西部超导资料科技股份有限公司经 3 次真空自耗电弧熔炼的 Ti80 钛合金铸锭。！ＶЧ娓裎 Φ1020 mm，
，，单重超过 11000 kg，
，，铸锭实物图如图 1 所示，
，，选取金相法测得其相变点为 995 ～1000 ℃。！ＶЬ 80 MN 快锻机在相变点以上开坯铸造，
，，充分破碎铸态组织后，
，，在相变点以下屡次镦拔变形，
，，进一步细化晶粒，
，，最后，
，，将坯料在 α-β 两相区铸造成 340 mm × 1800 mm × 2700 mm 的锻 坯，
，，锻坯单重超过 7500 kg，
，，锻坯实物图如图 2 所示。！

图 1 Ti80 钛合金铸锭实物图

图 2 Ti80 钛合金锻坯实物图

2、尝试仪器及步骤

在锻坯头部和尾部门别取 340 mm × 1750 mm ×25 mm 的试样片进行热处置，
，，热处置制度为 965 ℃ / 2 h，
，，冷却方式为空冷。！Ｈ却χ煤蠼械捅蹲橹鄄，
，， 同时，
，，在低倍试样的分歧部位取 15 mm × 15 mm × 25 mm的金相试样，
，，金相试样取样地位如图 3 所示。！Ｑ∪∨浔任 HF∶ HNO3 ∶ H20 = 1 ∶ 3 ∶ 5 的侵蚀液侵蚀后，
，，使用 OLYMPUS 立式金相显微镜对显微组织进行观察分析。！Ｔ诒聿愫 1 /2 厚度处罚别依照 LT ( 横 向) 和 ST ( 纵向) 方向取样，
，，依照 GB /T 228. 1— 2010进行室温拉伸机能检测，
，，依照 GB /T 229— 2007进行室温冲击机能检测，
，，其中，
，，冲击试样规 格为55 mm × 10 mm × 10 mm，
，，加工成 45° × 2 mm 的 V 型缺口试样。！＠ ZWICK/150 全能拉伸尝试机进 行室温拉伸机能测试，
，，利用 ZWICK/BＲA 摆锤冲击 尝试机进行冲击机能检测。！

图 3 金相试样取样示意图

3、了局与会商

3. 1 铸锭成分均匀性

在铸锭的头部、中部、尾部 3 个部位取样进行化学成分分析，
，，成分检测了局如表 1 所示。！Ｓ杀 1 能够看出，
，，Ti80 钛合金铸锭的主元素 Al、Nb、Zr 和 Mo 的极差别离为 900、400、300 和 400 ppm，
，，杂 质元素 O 的极差能够节制在 80 ppm，
，，批注铸锭整体成分均匀性优良。！

表 1 Ti80 钛合金的化学成分 ( %，
，，质量分数)

3. 2 锻坯机能不变性

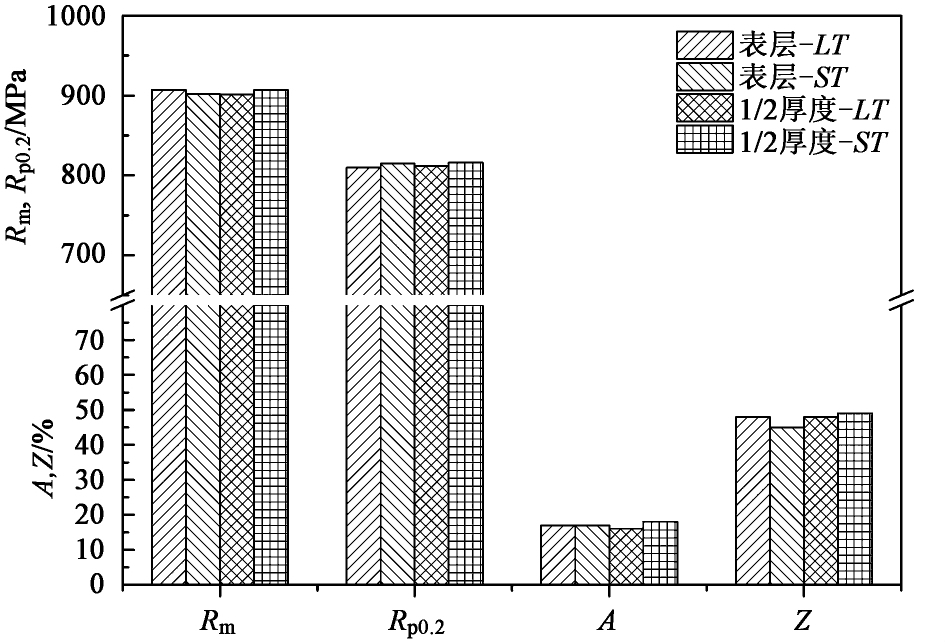

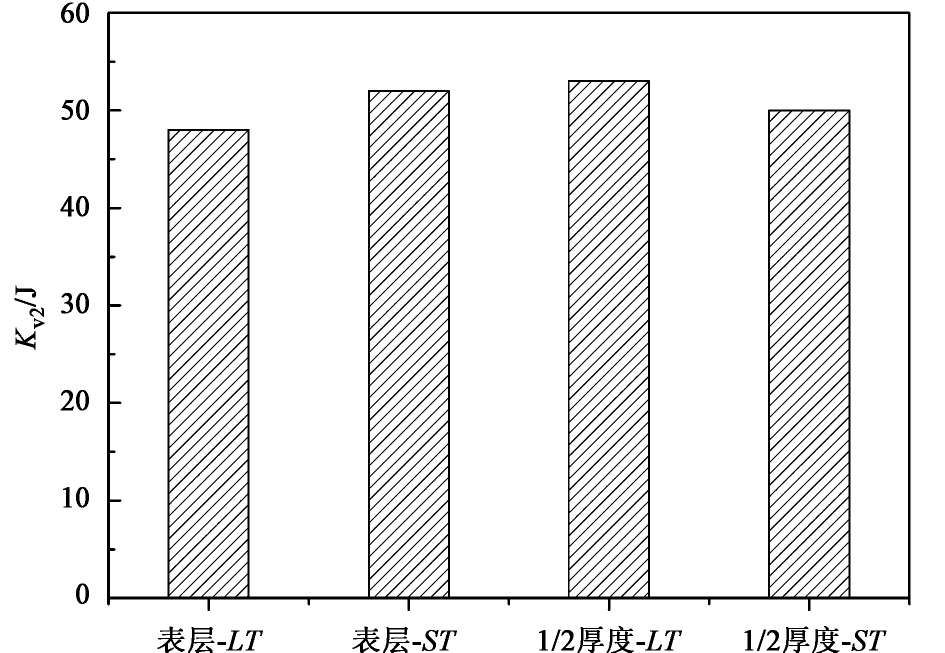

Ti80 钛合金锻坯的拉伸机能和冲击机能检测了局如图 4 和图 5 所示，
，，分歧地位、分歧方向的抗拉强度 Ｒm 和屈服强度 Ｒp0. 2误差别离为 6 MPa，
，，伸长率 A 的误差为 2% ，
，，断面收缩率 Z 的误差为 4% ，
，，冲击功 Kv2的误差为 5 J，
，，批注 Ti80 钛合金锻坯分歧地位、 分歧方向的力学机能差距很小，
，，拥有优良的机能不变性。！

图 4 Ti80 钛合金锻坯的拉伸机能

图 5 Ti80 钛合金锻坯的冲击机能

3. 3 锻坯组织均匀性

Ti80 钛合金锻坯头部和尾部的低倍组织如图 6所示，
，，由图 6 能够看出，
，，锻坯头部和尾部的低倍组织均匀一致，
，，均为均匀的：：ё橹。！

图7 为 Ti80 钛合金锻坯分歧地位的横向显微组织照片。！Ｓ赏 7 能够看出，
，，锻坯热处置后分歧地位 的显微组织根基一致，
，，均为球状初生 α + 片档次生 α 组成的双态组织，
，，在转变 β 基体上散布着初生的 等轴和拉长 α 相，
，，分歧地位组织均匀性优良。！＞ 散布的片层 α 相能够有效保障合金拥有优良的冲击韧性。！

4、结论

1) 西部超导公司率先在国内实现了 Φ1020 mm、 单重超过 11000 kg 超大规格的 Ti80 钛合金铸锭熔炼 及单重 7500 kg 超大规格的 Ti80 钛合金锻坯铸造的能力。！

2) Ti80 钛合金铸锭分歧部位的成分均匀性优良，
，，各主元素极差均节制在 1000 ppm 以内。！

3) Ti80 钛合金锻坯分歧地位及方向的力学机能差距极小，
，，力学机能不变性优良。！６团鞣制绲匚坏牡捅蹲橹拖晕⒆橹纫恢，
，，批注锻坯拥有优良的组织均匀性。！

图 6 Ti80 钛合金锻坯的低倍组织 ( a) 头部 ( b) 尾部

图7 分歧地位的 Ti80 钛合金锻坯的显微组织 ( a) 表层 1 ( b) 表层 2 ( c) 表层 3 ( d) 1 /2 厚度 1 ( e) 1 /2 厚度 2 ( f) 1 /2 厚度

参考文件:

［1］ 赵永庆． 我国创新研制的重要船用钛合金及其利用 ［J］． 中 国资料进展，
，，2014，
，，33 ( 7) : 398 － 404． Zhao Y Q． The new main titanium alloys used for shipbuilding de- veloped in China and their applications ［J］． Materials China，
，， 2014，
，，33 ( 7) : 398 － 404．

［2］ 陈军，
，，赵永庆，
，，；，
，，等． 中国船用钛合金的钻研和发展 ［J］． 资料导报，
，，2005，
，，19 ( 6) : 67 － 70． Chen J，
，，Zhao Y Q，
，，Chang H，
，，et al． Ｒesearch and development of titanium alloy for shipbuilding in China ［J］． Materials Ｒeports，
，， 2005，
，，19 ( 6) : 67 － 70．

［3］ 曹福辛． 载人潜水器资料技术发展示状 ［J］． 中国资料进展，
，， 2011，
，，30 ( 6) : 33 － 36． Cao F X． Development of materials for manned deep-ocean sub- mersible ［J］． Materials China，
，，2011，
，，30 ( 6) : 33 － 36．

［4］ 文志刚，
，，王韦琪，
，，王小翔，
，，等． 热处置温度 对 Ti-6Al-3Nb- 2Zr-1Mo 合金板材显微组织和机能的影响 ［J］． 中国有色金 属学报，
，，2010，
，，20 ( 1) : 647 － 649． Wen Z G，
，，Wang W Q，
，，Wang X X，
，，et al． Effect of heat treatment temperature on microstructure and properties of Ti-6Al-3Nb-2Zr- 1Mo plate ［J］． The Chinese Journal of Nonferrous Metals，
，，2010，
，， 20 ( 1) : 647 － 649．

［5］ 罗锦华，
，，朱艳丽，
，，孙小平，
，，等． 热加工及热处置工艺对 Ti80 合金棒材组织和机能的影响 ［J］． 钛 工 业 进 展，
，，2016，
，，33 ( 2) : 20 － 24．Luo J H，
，，Zhu Y L，
，，Sun X P，
，，et al． Effect of hot working and heat treatment process on microstructure and properties of Ti80 alloy bar ［J］． Titanium Industry Progress，
，，2016，
，，33 ( 2) : 20 － 24．

［6］ 沙爱学，
，，李兴无，
，，储俊鹏，
，，等． 热处置工艺对 TA15 钛合金 冲击机能的影响 ［J］． 罕见金属，
，，2006，
，，30 ( 1) : 26 － 29． Sha A X，
，，Li X W，
，，Chu J P，
，，et al． Effect of heat treatment process on impact properties of TA15 titanium ［J］． Chinese Journal of Ｒare Metals，
，，2006，
，，30 ( 1) : 26 － 29．

［7］ 张奕，
，，庾顶峰，
，，杜予咺，
，，等． 铸造工艺对 Ti-6321 合金棒材 显微组织与力学机能的影响 ［J］． 钛 工 业 进 展，
，，2010，
，，27 ( 6) : 34 － 35． Zhang Y，
，，Yu G F，
，，Du Y X，
，，et al． Effect of forge process on mi- crostructure and properties of Ti-6321 alloy bar ［J］． Titanium In- dustry Progress，
，，2010，
，，27 ( 6) : 34 － 35．

［8］ GB/T 228. 1—2010，
，，金属资料 拉伸试验 第 1 部门: 室温 试验步骤 ［S］． GB/T 228. 1—2010，
，，Metallic materials—Tensile testing—Part 1: Method of test at room temperature ［S］．

［9］ GB/T 229—2007，
，，金属资料 夏比摆锤冲击试验步骤 ［S］． GB/T 229—2007，
，，Metallic materials—Charpy pendulum impact test method ［S］．

［10］ 马凡蛟，
，，杜予咺，
，，陈海生，
，，等． 退火工艺对 Ti80 合金组织与 机能的影响 ［J］． 金属热处置，
，，2012，
，，37 ( 4) : 119 － 122． Ma F J，
，，Du Y X，
，，Chen H S，
，，et al． Effect of annealing treatment process on microstructure and properties of Ti80 alloy ［J］． Heat Treatment of Metals，
，，2012，
，，37 ( 4) : 119 － 122． ［

11］ 孙志杰，
，，李士凯，
，，王洋，
，，等． 退火温度对 Ti80 合金组织及力 学机能的影 响 ［J］． 热 加 工 工 艺，
，，2019，
，，48 ( 10 ) : 189 － 192． Sun Z J，
，，Li S K，
，，Wang Y，
，，et al． Effect of annealing treatment temperature on microstructure and properties of Ti80 alloy ［J］． Hot Working Technology，
，，2019，
，，48 ( 10) : 189 － 192．

［12］ 郝晓博，
，，李渤渤，
，，刘茵琪，
，，等． Ti80 合金中厚板沿厚度方向 组织与机能的不均匀散布 ［J］． 金属热处置，
，，2019，
，，44 ( 2) : 50 － 53． Hao X B，
，，Li B B，
，，Liu Y Q，
，，et al． Inhomogeneity distribution of microstructure and properties in thickness direction of Ti80 alloy medium plate ［J］． Heat Treatment of Metals，
，，2019，
，，44 ( 2) : 50 － 53．

［13］ 杨治军，
，，郭爱红，
，，吴义舟，
，，等． Ti6321 钛合金退火处置过程 中组织演变及其对冲击韧性的影响 ［J］． 中国有色金属学 报，
，，2013，
，，23 ( 7) : 512 － 516． Yang Z J，
，，Guo A H，
，，Wu Y Z，
，，et al． Microstructure evolution of Ti6321 titanium alloy during annealing treatment and its effect on impact toughness ［J］． The Chinese Journal of Nonferrous Metals，
，， 2013，
，，23 ( 7) : 512 － 516
