一
、、高温钛合金

1
、、 高温钛合金的发展与利用

上世纪四十年代，，，钛初次投入工业化出产，，，经过八十年来的发展，，，钛和钛合金成为了航空航天
、、化工等几十个工业领域必不成少的资料。钛是轻质结构资料，，，是最重的轻金属，，，钛合金比强度高，，，拥有优良的耐凹凸温机能，，，是航空领域重要利用资料之一[2]。目前，，，TC4钛合金在钻研和利用中最为常见，，，其综合机能达到了大部门通例利用的要求，，，而一些特殊的情况对钛合金资料提出了更高的要求。

正如近年来随着飞行器速度的提升，，，不只有求钛合金可使用温度不休提高，，，还要保障在高温下的机能不减退，，，高温钛合金便逐步出现。TC4 的使用温度在 350℃，，，已经不切合部门航空零件的要求，，，随表态继钻研出使用温度能达到 400℃~450℃的 TC6
、、TC9 等钛合金，，，相较于 TC4 略有提高，，，紧接着使用温度达到 550℃~600℃的 BT18
、、Ti-1100 等钛合金的出现，，，拉开了高温钛合金的序幕。在 550℃温度下长功夫使用的钛合金有例如美国的 Ti-6242S
、、我国的 Ti55和 Ti633G 等高温钛合金。上世纪 60 年代，，，美国研发团队在传统钛合金 Ti64 的基础资猜中参与肯定含量的 Mo 元素，，，提升了 Ti64 的高温蠕变强度，，，研制出Ti-6242 合金并成为航天器发起机转子的新资料[3]。美国活性金属公司又在Ti-6242 中参与了 Si 使其蠕变强度进一步提升，，，研制出 Ti-6242S，，，使用细化β晶粒的步骤来实现节制针状组织的作用，，，从而使得高温机能提升。在 565℃高温尝试中钛合金的强度
、、刚度和抗蠕变强度都能维持优良的状态。北京航空资料钻研院研制出的近α钛合金 Ti55，，，合金中参与稀土元素 Nd 能有效改善钛合金抗高温氧化性，，，稀土的内氧化作用促使 REXOV 颗粒的形成，，，产生弥散强化。通过内氧化作用降低钛合金资料中的氧含量，，，促使锡元素向稀土氧化物中转移，，，以此克制有序相 Ti3X 的析出[4]。因而，，，钛合金 Ti55 在 550℃的持久使用中能维持优良的热不变性。

20 世纪 90 年代，，，高温钛合金得到了进一步发展，，，高温钛合金耐热温度升至600℃~650℃，，，英国 IMI834
、、美国 Ti1100 以及我国 Ti600 相继问世。钛合金也从航天发起机的冷端（电扇）转向到发起机的热端（涡轮）利用，，，用处进一步推动。

英国研发的 Ti-Al-Sn-Zr-Mo-Nb-Si 系合金 IMI834 是世界上首个使用温度超过600℃的钛合金，，，其中合金成分 Mo 提高合金的高温机能，，，Zr 和 Nb 改善钛合金的抗高温氧化性及抗蠕变机能。美国对 Ti-6242S 进行元素调整，，，将 Mo
、、Al
、、Si和 Sn 等元素含量扭转得到使用温度为 600℃的近α型 Ti1100，，，合金成分为Ti-6Al-2.75Sn-4Zr-0.4Mo-0.45Si，，，Ti1100 在高温下委顿裂纹扩大速度较大。我国的高温钛合金发展事业起步较晚，，，Ti600 由西北有色金属钻研院在学习其他国度高温钛合金的基础上参与我国特有的设计元素研制而出，，，其特有设计元素就是稀土元素 Y，，，稀土元素在合金中既能够使氧含量降低，，，又能使合金抗氧化机能提高。

Ti600 的成分为 Ti-6Al-2.8Sn-4Zr-0.5Mo-0.4Si-0.1Y，，，合金的强度以及高温抗蠕变机能显著提升，，，拥有优良的屈服强度和抗拉强度，，，工作温度也达到了 600℃。

近年来，，，不休有新的高温钛合金出现，，，使用温度不休提升的同时也遇到难题，，，列都城选取分歧的步骤对高温钛合金更深刻地钻研。美国麦道公司研制出的Ti-21Nb-14Al高温钛合金，，，选取的是粉末冶金技术，，，在760℃合金强度不会减弱并且能进行工作，，，已利用于高压压气机闸等部位[5]。德国宇航中心将高温钛合金和特殊资料结合，，，研制出SiC/IMI834复合伙料，，，其机能比基体钛合金IMI834得到了进一步提升并且将使用温度也提高至700℃，，，目前并未得到利用[6]。我国高温钛合金事业迎头赶上，，，紧随着国际潮水。北京航空资料钻研院着力钻研机能凸起的Ti3Al基合金，，，以更好抗委顿性和抗高温蠕变性的Ti3Al基合金，，，来满足更新加快的航空发起机的要求。西北有色金属钻研院也利用TiC颗粒加强钛基，，，选取预

处置熔铸工艺（PTMP）研制用于650℃的复合伙料 TP-650TiC和TiC/Ti-15S 钛基复合伙料，，，高温机能相较于Ti600更优异并且已经利用于航空航天等领域[7]。

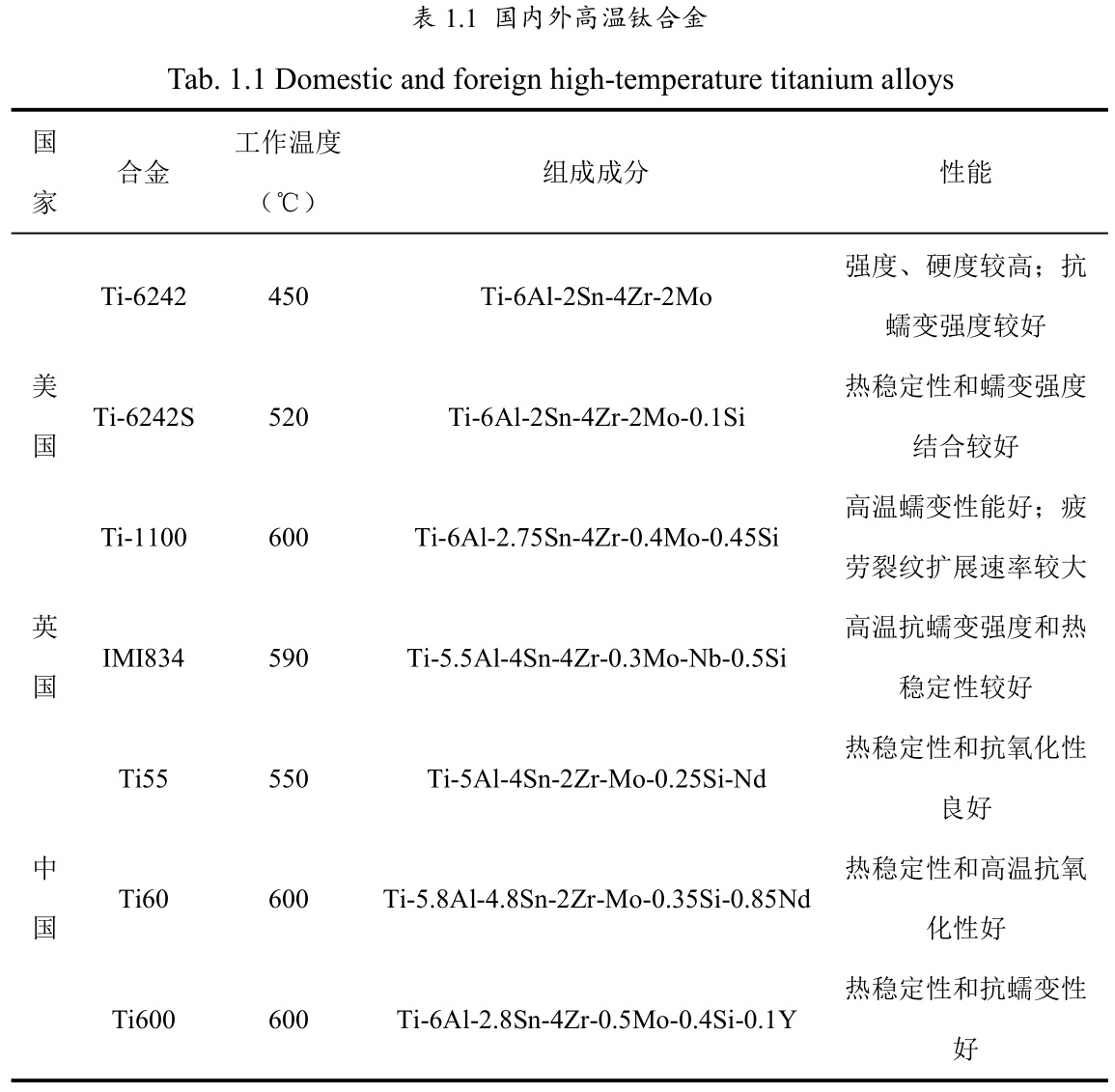

中国科学院金属钻研所研制的Ti750是在传统钛合金基础上改进的近α钛合金，，，名义组成为Ti-6.36Al-4.14Sn-9.12Zr-0.85Nb-1.99W-0.34Si，，，短时使用温度为750℃，，，合金中Al元素含量较传统高温钛合金有所提升，，，加强了合金的高温强度和塑性，，，是我国使用温度最高的钛合金。一些常见的国内外高温钛合金如表1.1所示。

2
、、高温钛合金的机能

高温钛合金大多属于近α型钛合金，，，由于α相能给钛合金带来很好地高温抗氧化性以及强度，，，使钛合金在高温下能正常工作。高温钛合金为 Ti750新型高温钛合金，，，此合金在传统高温钛合金基础上调整了元素含量，，，最高短时使用温度能达到 750℃，，，比 Ti600 的使用温度提高了 150℃。此合金名义成分为Ti-Al-Sn-Zr-Nb-W-Si，，，也是近α型钛合金，，，经过 1020℃的固溶强化以及 750℃的时效处置，，，其力学机能和高温机能得到了显著的提升。该新型合金在热不变性和抗高温蠕变强度上相较于传统高温钛合金也得到了肯定的优化，，，因而，，，本文钻研该新型合金的切削机理对Ti750切削加工拥有重要的理论意思和现实工程利用价值。
